Centros de torneado con torno CNC SYIL: Mejore su fabricación de piezas metálicas

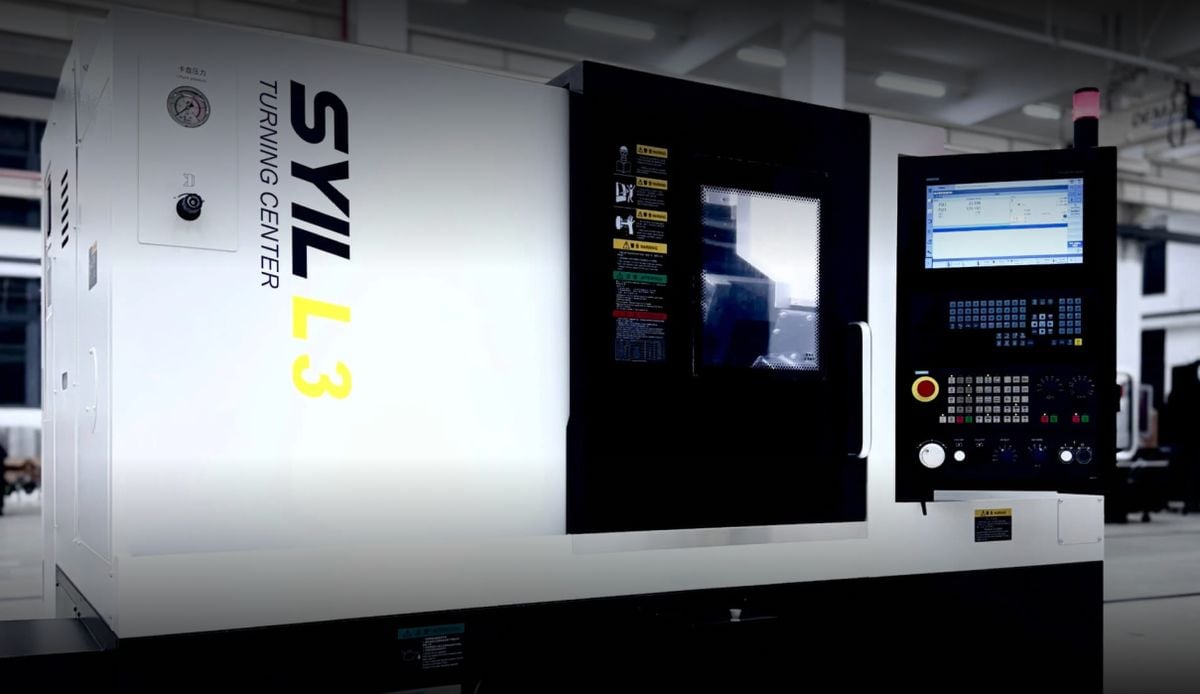

Torno CNC SYIL L3
Torneado de alto rendimiento
Portabrocas hidráulico de 8 pulgadas
Diámetro máximo de giro de ø500MM
Diámetro del orificio pasante de ø63MM
Torreta servo Sauter opcional
Velocidad de herramienta eléctrica de 5000 RPM.
Especificación de la herramienta BMT55
Eje Y opcional
Subhusillo opcional

Desde $58,990
Seleccione su paquete de centro de torneado L3 preferido para obtener precios
Mejore su mecanizado de precisión con los tornos CNC SYIL
La máquina herramienta compuesta de torneado y fresado SYIL L3 cuenta con una torreta eléctrica alemana SAUTER que reduce en gran medida el tiempo de cambio de herramienta y mejora la rigidez de la viruta. Tiene un tamaño compacto y al mismo tiempo proporciona un espacio operativo cómodo y capacidad de ampliación.

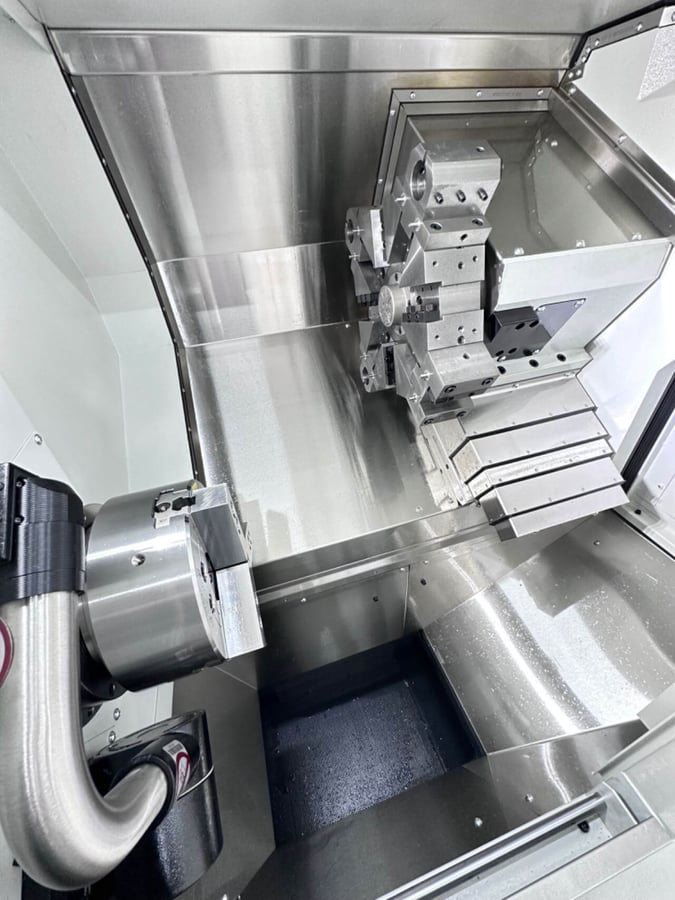

Se reservan varias interfaces de funciones de expansión para lograr el procesamiento automatizado, como robots de carga y descarga automática, puertas automáticas, alimentación automática, ajustadores de herramientas e inspección de piezas de trabajo en línea.

Diseño modular con potentes funciones ampliables

Diseño compacto de la máquina para una combinación flexible de líneas de producción

Estructura de lecho de fundición mineral opcional

Alta rigidez y buena estabilidad térmica.

Servosistema de accionamiento directo con guía lineal de alta precisión

Área de trabajo completamente cerrada con placas protectoras de acero inoxidable.

Diseño ergonómico fácil de usar para operación y carga/descarga.

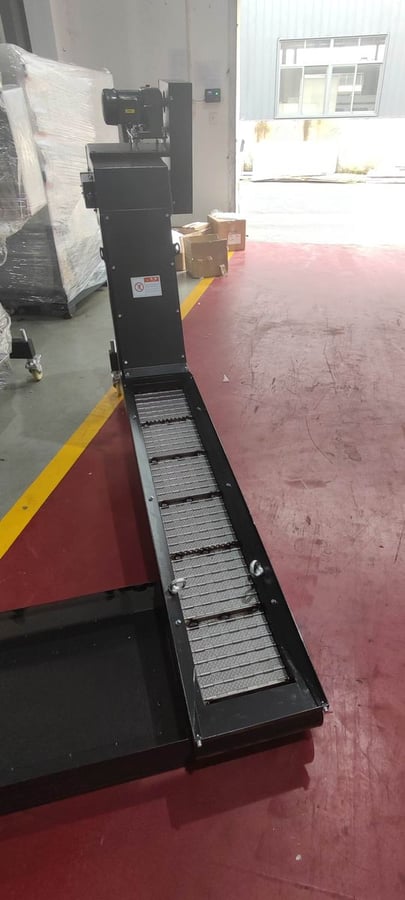

Diseño de fácil eliminación de virutas

Fácil acceso a cada unidad para mantenimiento.

Sistema de automatización ampliable y personalizable.
Desarrollado por SCHNEEBERGER
Cama de fundición mineral de alta precisión SCHNEEBERGER opcional

gracias
Husillos de bolas y guías lineales de alta precisión

Torreta servo SAUTER opcional
Velocidad del husillo de herramienta eléctrica de 5000 rpm.

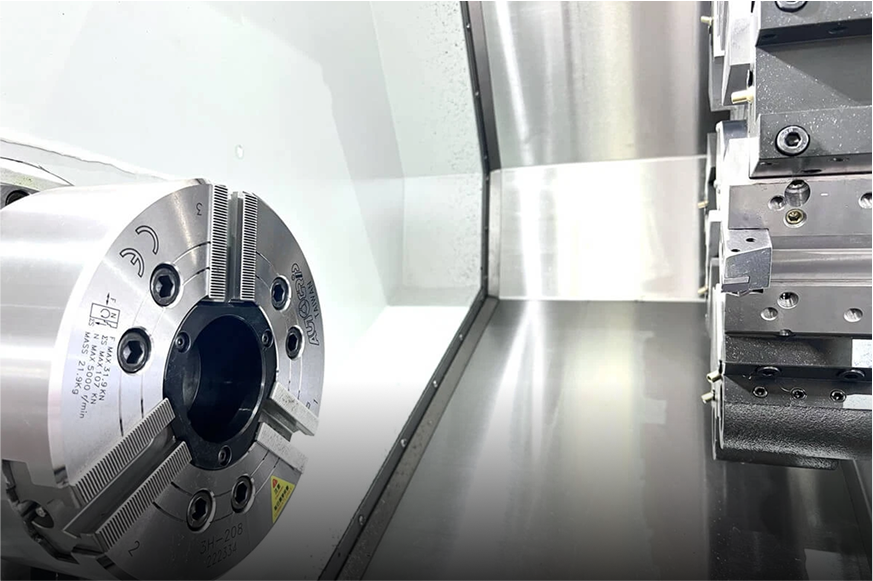

Unidad de servohusillo de alta velocidad
Velocidad máxima del husillo 4500 rpm
Especificaciones de los paquetes del centro de torneado SYIL L3
Ya sea que se dedique al negocio de creación de prototipos o de fabricación de piezas metálicas pequeñas, los tornos CNC SYIL son la opción ideal para sus necesidades de mecanizado CNC.

Especificaciones
Capacidad de procesamiento
Tamaño del portabrocas: 8 pulgadas
Máx. diámetro de giro sobre la cama: ø550mm
Máx. diámetro de giro sobre el carro: ø290mm
(con eje Y: 200 mm)
Máx. longitud de la pieza de trabajo: 500 mm
(con eje Y: 530 mm, con contrahusillo: 450 mm)
Máx. diámetro de la pieza de trabajo: ø380mm

Huso
Máx. velocidad: 4000rpm
Nariz del husillo: A2-6
Diámetro del orificio del husillo: ø63 mm
Diámetro del orificio pasante del husillo: ø52 mm
Potencia del husillo: 11/15kw
Mín. Indexación del eje C: 0,001°

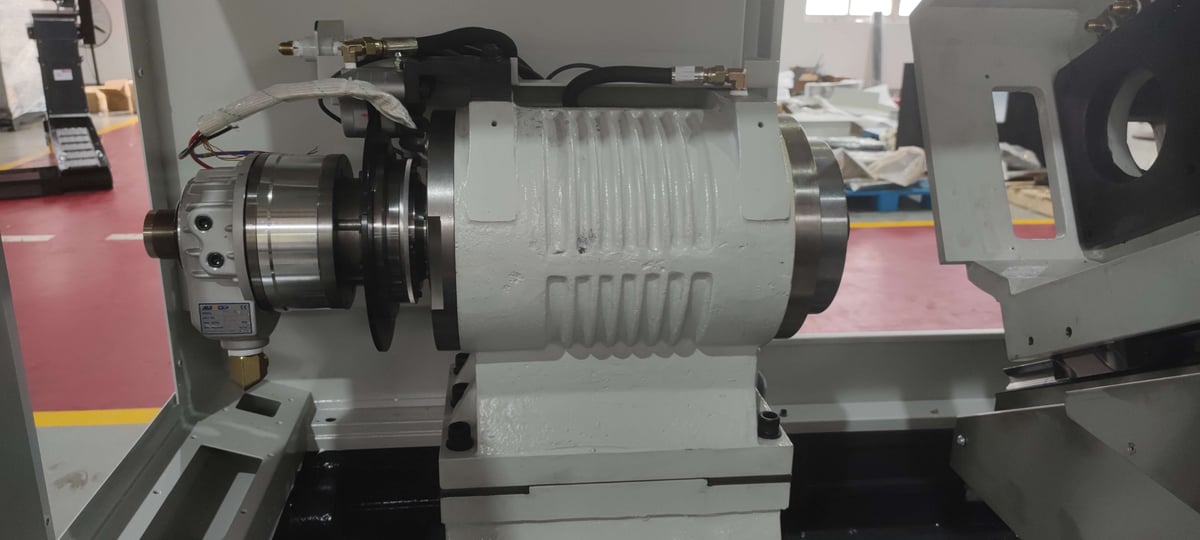

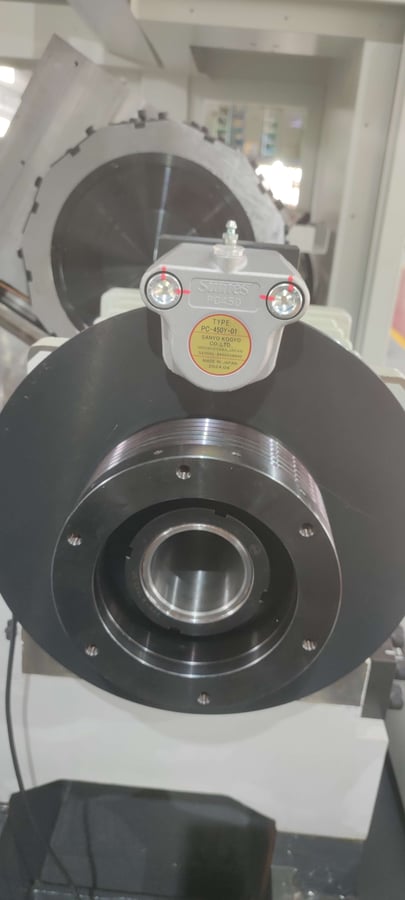

Contrahusillo
Tamaño del portabrocas: 6 pulgadas
Velocidad nominal/velocidad máxima: 1750/6000 rpm
Nariz del husillo: A2-5
Diámetro del orificio del husillo: ø56 mm
Diámetro del orificio pasante del husillo: ø45 mm
Potencia del husillo: 11kw
Recorridos: 530m
Avance rápido: 30 m/min

Portaherramientas
Tipo: Torreta de potencia
Herramientas: 12
Mín. Herramienta a herramienta: 0,2 segundos
Máx. Herramienta a herramienta: 0,5 segundos
Tamaño máximo del vástago de la herramienta: 25x25 mm
Diámetro máximo del vástago de la herramienta: ø40mm
Máx. Velocidad de herramientas en vivo: 5000 rpm
Modelo de herramientas activas: BMT55

Viajes
X Avance rápido: 30 m/min
Z Avance rápido: 30m/min
Y Avance rápido: 15m/min
X recorridos: 190+10 mm.
Recorridos Z: 550 mm (con eje Y: 490+-50 mm)

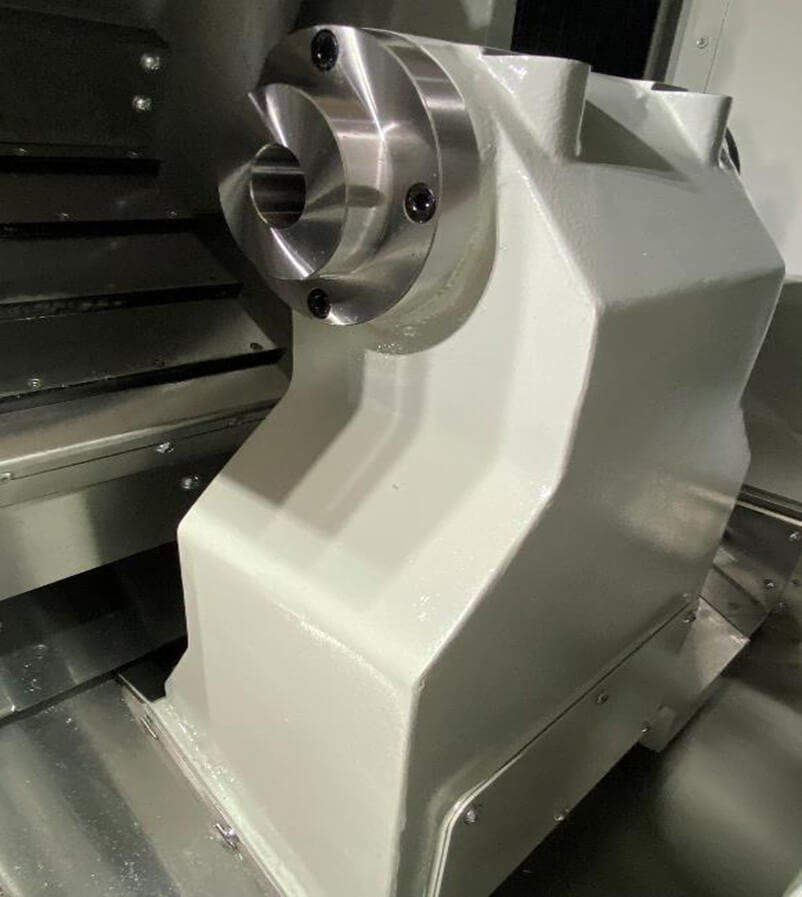

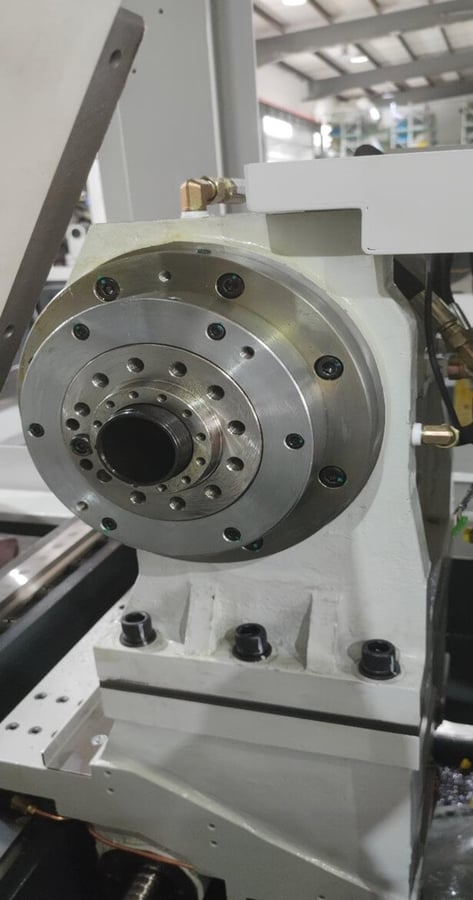

Culata de cola
Recorridos desde el contrapunto hasta el trozo: 465 mm (con eje Y: 500 mm)
Movimiento rápido del contrapunto: 30 m/min
Cono de manga: MT4

Exactitud
Acabado de torneado precisión cilíndrica: IT6
Acabado de la superficie de las piezas giratorias: Ra0.4-1.6
Redondez de piezas torneadas terminadas: ≤0.003mm
Precisión de posición (Ｘ): 0,005 mm
Precisión de posición (Ｚ): 0,008 mm
Precisión de repetición (Ｘ): 0,002 mm
Precisión de repetición (Ｚ): 0,004 mm

Dimensiones y peso
Dimensiones (largo x ancho): 2500x1720x1740mm
(con eje Y: 2680x1750x1850mm, con contrahusillo: 2680x1750x1850mm)
NO: 4000kg
Logre una eficiencia incomparable con los centros de torneado SYIL
Cuando se trata de eficiencia, los centros de torneado SYIL están en una liga propia. Estas máquinas están diseñadas para ofrecer resultados excepcionales en todo momento, lo que le permitirá optimizar su proceso de producción y maximizar la producción.

Una de las principales ventajas de los tornos SYIL es su interfaz fácil de usar. El sistema de control intuitivo permite a los operadores programar y operar fácilmente las máquinas, lo que reduce el tiempo de configuración y aumenta la productividad. El panel de control integrado está diseñado para ser sencillo y directo, proporcionando toda la información y funciones necesarias al alcance de su mano.

Los tornos SYIL también ofrecen una amplia gama de opciones de personalización para satisfacer sus necesidades específicas. Desde opciones de husillo hasta configuraciones de herramientas, puede adaptar la máquina para cumplir con los requisitos únicos de su proceso de fabricación de piezas pequeñas. Con SYIL, tiene la flexibilidad de adaptar y optimizar su producción para lograr la máxima eficiencia.

Además de su rendimiento excepcional, los tornos SYIL son conocidos por su durabilidad y fiabilidad. Construidas con materiales de alta calidad e ingeniería de precisión, estas máquinas están diseñadas para durar. Ya sea que esté ejecutando una línea de producción pequeña o una instalación de fabricación de gran volumen, los tornos SYIL pueden manejar las demandas de su operación con facilidad.

Con los centros de torneado SYIL, puede lograr una eficiencia incomparable en sus operaciones de mecanizado CNC. Estas máquinas combinan tecnología avanzada, una interfaz fácil de usar y opciones personalizables para ofrecer un rendimiento y una productividad superiores. Invierta en un torno SYIL hoy y experimente la diferencia que puede marcar en su proceso de fabricación de piezas pequeñas.
¿Cuáles son las ventajas de utilizar un torno CNC SYIL?
El torno CNC SYIL, específicamente el L3, ofrece numerosas ventajas para quienes necesitan torneado y mecanizado de precisión. Estos son algunos de los beneficios clave de usar un torno CNC SYIL:

Precisión excepcional : los tornos CNC SYIL son conocidos por sus capacidades de alta precisión, lo que garantiza un mecanizado preciso y consistente de piezas metálicas. Esta precisión es esencial para industrias como la creación de prototipos y la fabricación de piezas metálicas pequeñas, donde la precisión es primordial.
Versatilidad : Los tornos CNC SYIL son increíblemente versátiles y capaces de manejar una amplia gama de operaciones de torneado. Ya sea que necesite crear formas, roscas o perforaciones complejas, el torno CNC SYIL puede manejarlo todo con facilidad.
Producción eficiente : con funciones de automatización avanzadas, el torno CNC SYIL ayuda a optimizar los procesos de producción, mejorando la eficiencia y reduciendo el tiempo de inactividad. Su sistema de control intuitivo permite una configuración y programación rápidas, lo que permite tiempos de respuesta más rápidos y una mayor productividad.
Durabilidad y confiabilidad : las máquinas SYIL son reconocidas por su durabilidad y confiabilidad. Construidos con componentes de alta calidad, estos tornos están diseñados para soportar un uso intensivo y proporcionar un rendimiento constante durante períodos prolongados. Esto garantiza la confiabilidad a largo plazo y minimiza los requisitos de mantenimiento.
