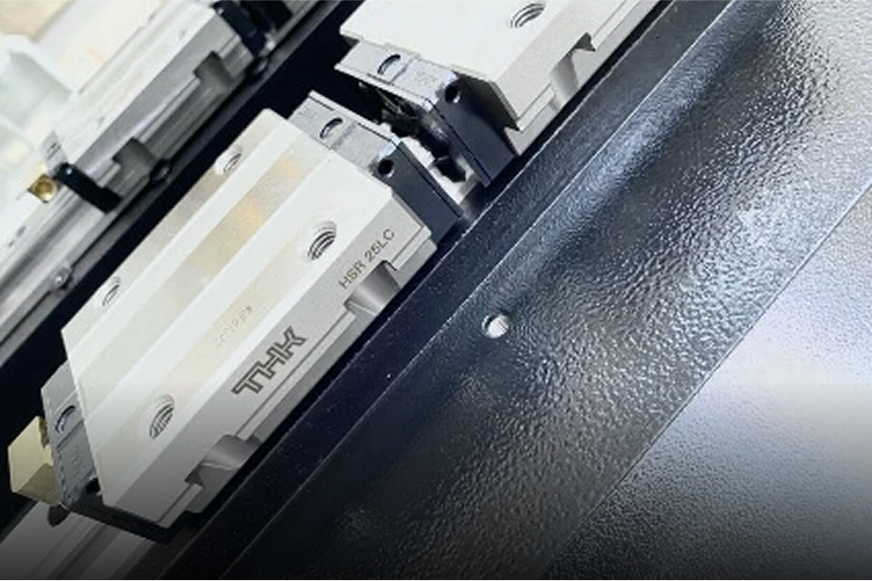

Guias lineales THK
Husillos de bolas y guías lineales de alta precisión
Capacidad de procesamiento
Tamaño del mandril
250 mm
Diámetro máx. de giro sobre la cama
ø630 mm
Diámetro máx. de giro sobre el carro
ø330 mm
Longitud máx. de la pieza
800 mm (1100 mm/ 1500 mm)
Diámetro máx. de la pieza
ø520 mm
.png)
Eje
Velocidad máx
3500 rpm
Nariz del husillo
A2-8
Diámetro interior del husillo
ø91 mm
Diámetro del agujero pasante del husillo
ø75 mm
Potencia del husillo
15/18,5 kW
Portaherramientas
Tipo

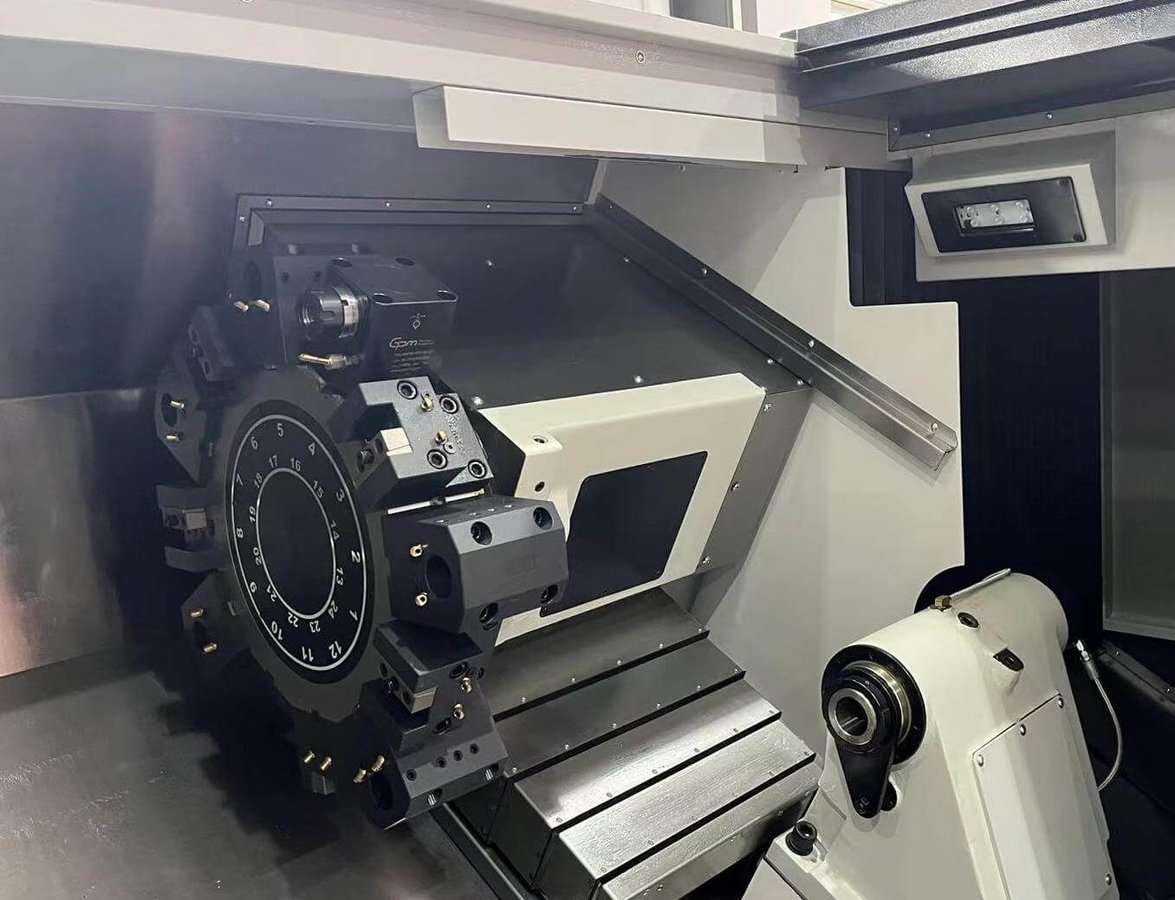

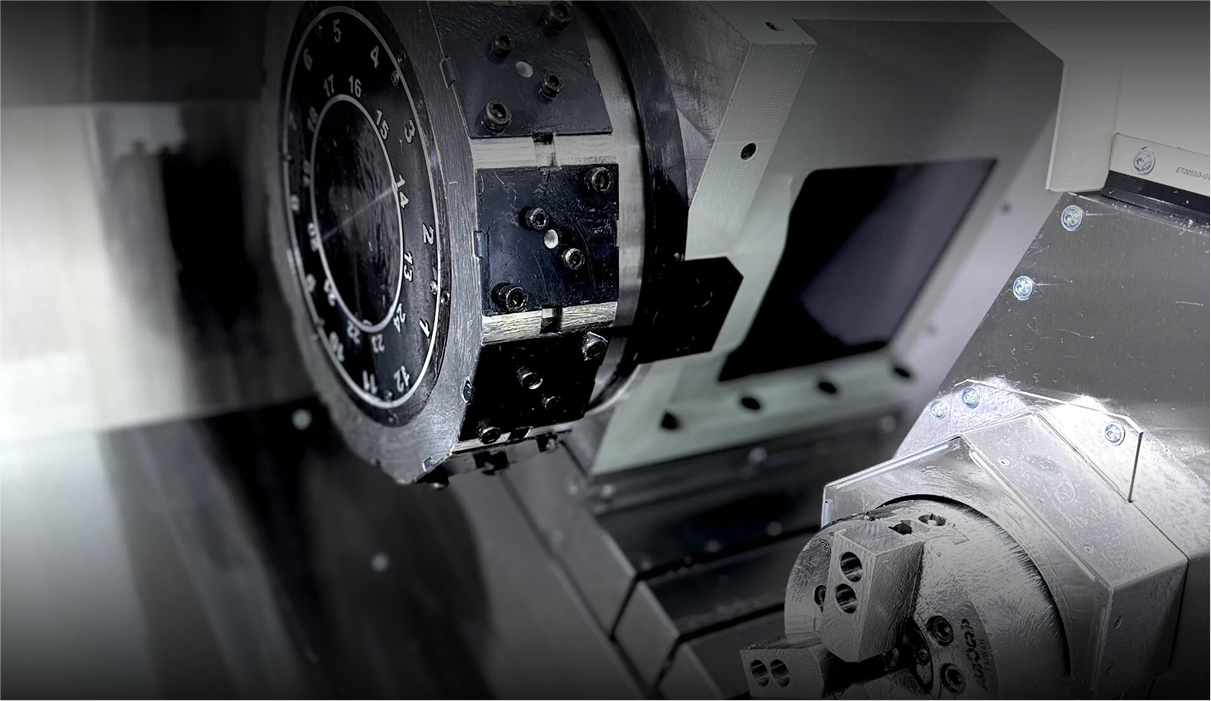

Servo torreta
Herramientas
12
Min. Herramienta a Herramienta
0.2 s
Máx. Herramienta a Herramienta
0.5 s
Tamaño máximo del mango de la herramienta
25x25 mm
Diámetro máximo del mango de la herramienta
ø40 mm
Max. Velocidad de herramienta viva
5000 rpm
Herramientas vivas Modelo
BMT55
Viajes
X Avance rápido
30 m/min
Z Avance rápido
30 m/min
Recorridos X
260+10 mm
Recorridos Z
850 mm (1150 mm/ 1550 mm)

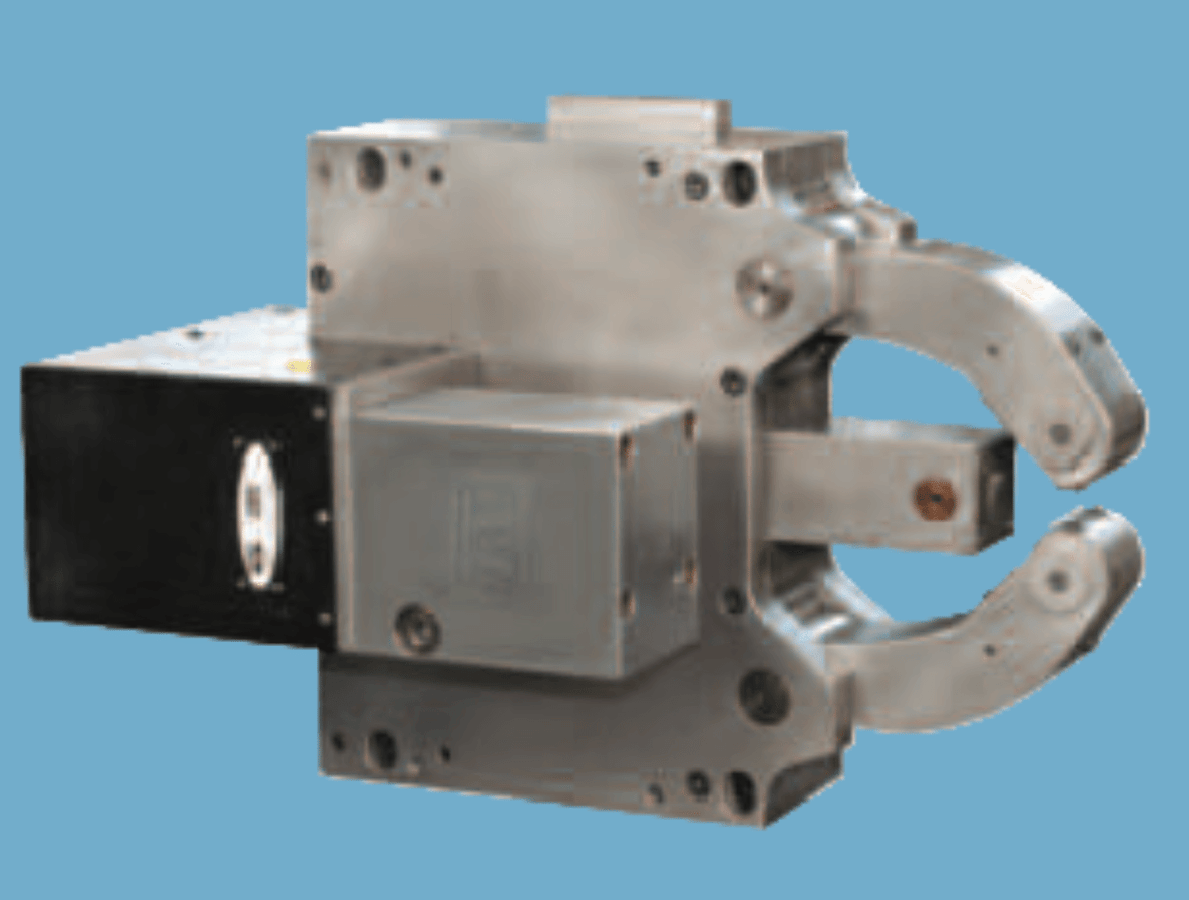

Cola Stock
Avance rápido de la culata
10 m/min
Conicidad del manguito
MT5
Dimensiones y peso
Dimensiones (LxAxH)
2500x1720x1740 mm
Peso
6200 kg/ 6800 kg/ 7220 kg

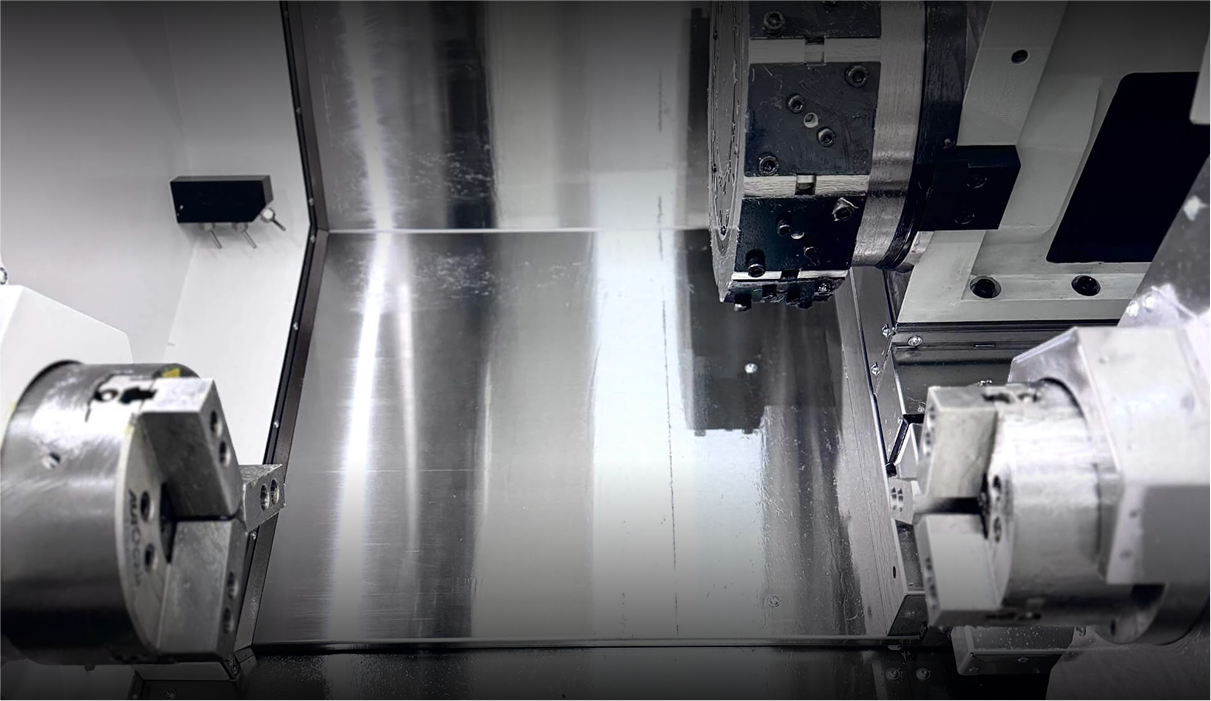

El torno de alta productividad

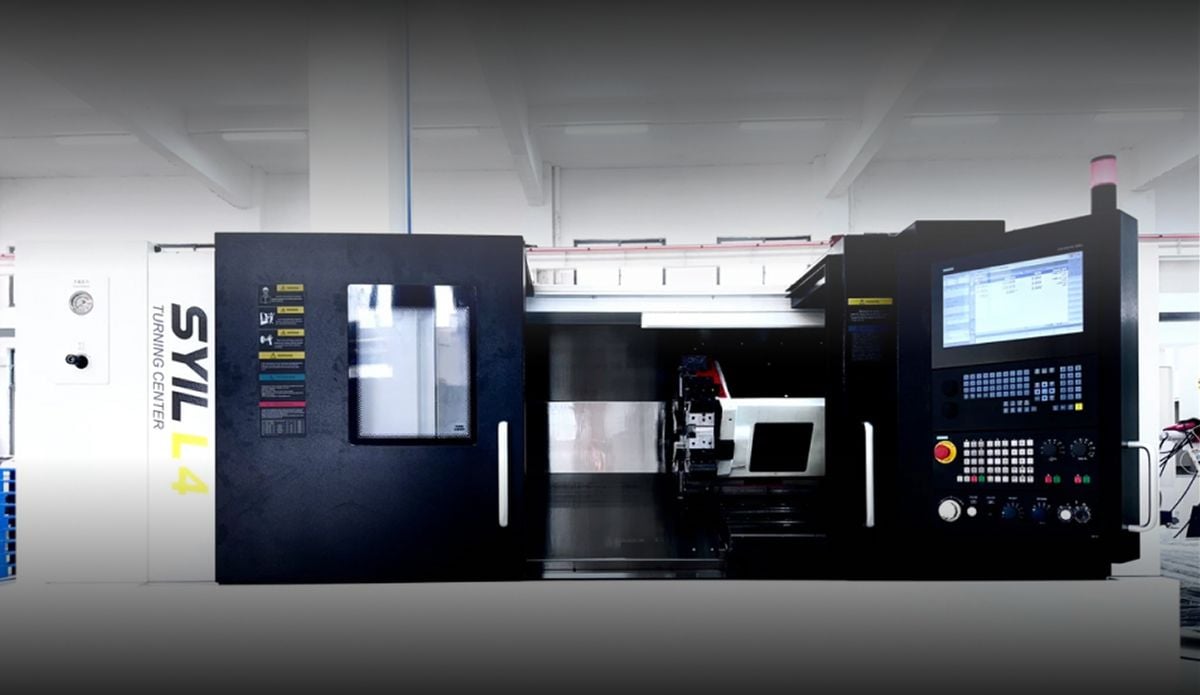

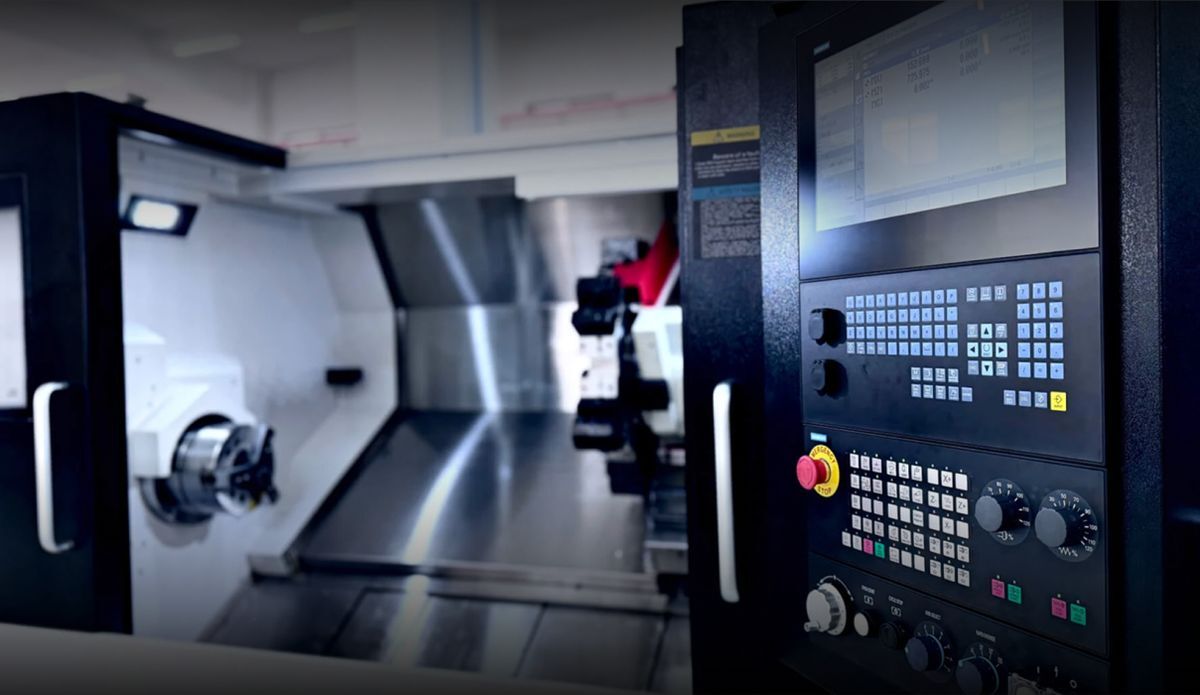

Centro de torneado SYIL L4: mecanizado CNC de alto rendimiento de piezas de grandes dimensiones.
.png?width=5760&name=Mask%20group%20(58).png)
.png)

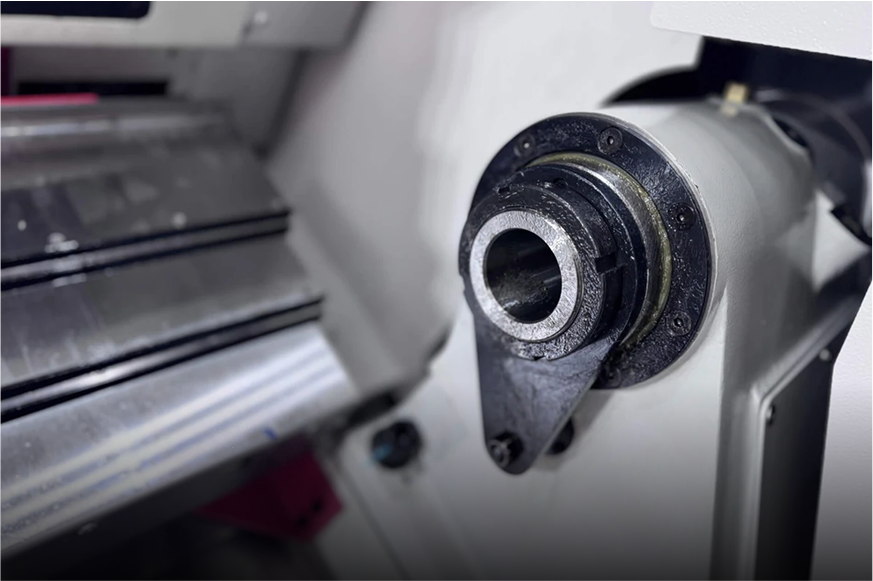

Unidad de servohusillo de alta velocidad
Velocidad máxima del husillo 3500 rpm
Datos técnicos
L2
L3
L4
Capacidad de procesamiento
Tamaño del mandril (")
8
8
10
Diámetro máx. de giro sobre la cama (mm)
ø510
ø550
ø630
Diámetro máx. de giro sobre el carro (mm)
ø260
ø290/ø200
ø330
Longitud máx. de la pieza (mm)
300
500/530/450
800/1100/1500
Diámetro máx. de la pieza (mm)
ø380
ø380
ø520
Eje
Velocidad máxima (rpm)
4000
4000
3500
Nariz del husillo
A2-6
A2-6
A2-8
Diámetro interior del husillo (mm)
ø66
ø63
ø91
Diámetro de paso del husillo (mm)
ø52
ø52
ø75
Potencia del husillo (kW)
11
11
15
Indexación mínima del eje C (°)
---
0.001
---
Contrahusillo
Tamaño del mandril (")
---
6
---
Velocidad nominal / Velocidad máxima (rpm)
---
1750/6000
---
Nariz del husillo
---
A2-5
---
Diámetro interior del husillo (mm)
---
ø56
---
Diámetro de paso del husillo (mm)
---
ø45
---
Potencia del husillo (kW)
---
11
---
Recorridos (m)
---
530
---
Avance rápido (m/min)
---
30
---
Viajes
X Avance rápido (m/min)
30
30
30
Z Avance rápido (m/min)
30
30
30
Y Marcha rápida (m/min)
---
15
---
Recorridos X (mm)
200
190+10
260+10
Recorridos Z (mm)
360
550 (490+-50)
850/1150/1550
Portaherramientas
Tipo
Servo torreta
Torreta de alimentación
Servo torreta
Herramientas
8/12
12
12
Tamaño del mango de la herramienta (mm)
25x25
25x25
25x25
Diámetro del mango de la herramienta (mm)
ø40
ø40
ø40
Herramienta mínima a herramienta (s)
0.28
0.2
0.2
Máximo de herramienta a herramienta (s)
0.4
0.5
0.5
Velocidad máxima de la herramienta (rpm)
---
5000
5000
Modelo de utillaje activo
---
BMT55
BMT55
Acciones de cola
Recorridos desde la culata hasta el trozo (mm)
---
465/500
---
Avance rápido de la contrapunta (m/min)
---
30
10
Conicidad del manguito
---
MT4
MT5
Otros datos
Peso de la máquina (kg)
3050
4000
6200/6800/7220
Dimensiones de la máquinaL x A x A (mm)
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
con eje Y (mm)
---
2680x1750x1850
---
con contrahusillo (mm)
---
2680x1750x1850
---
