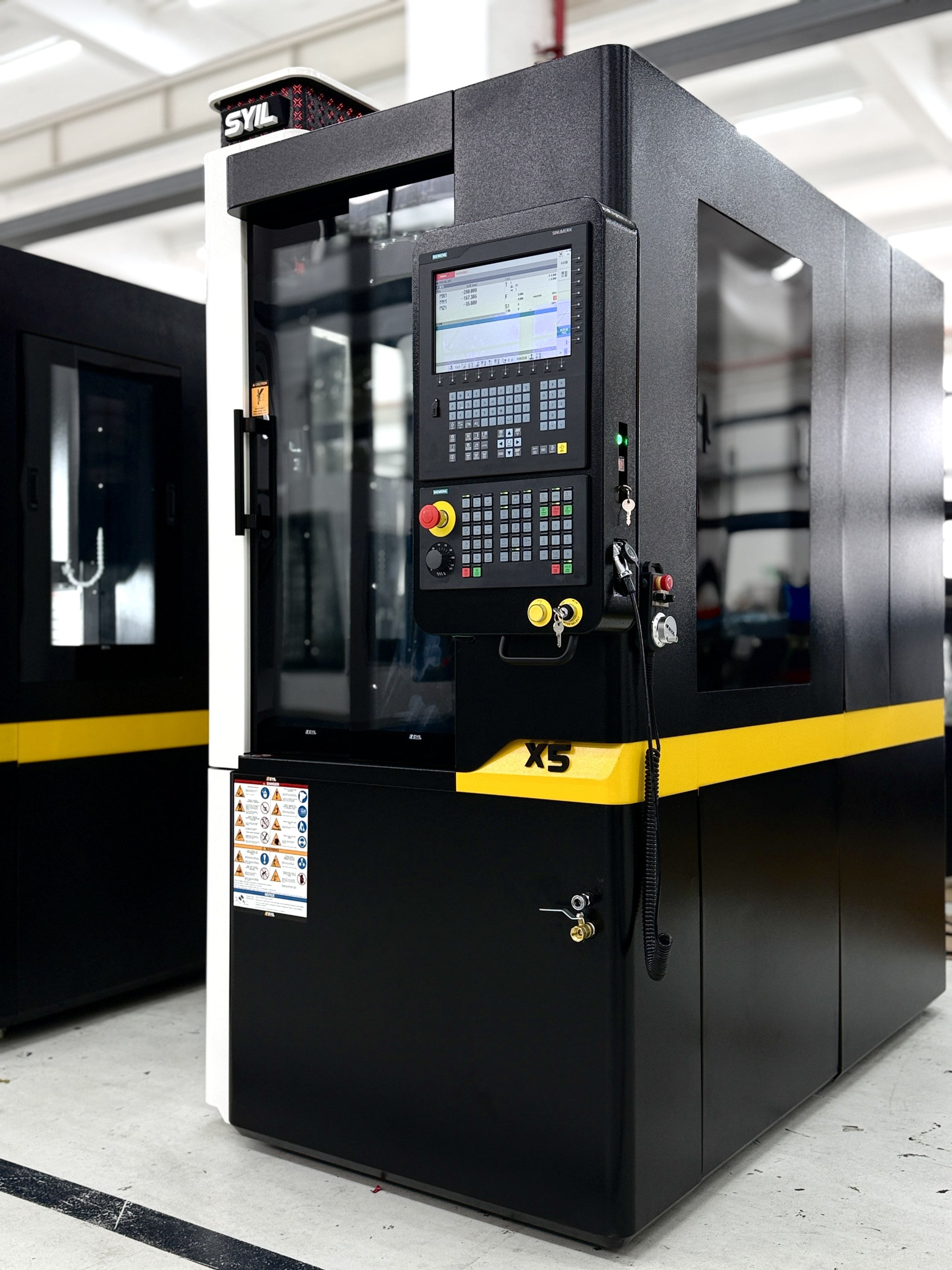

Mini fresadora CNC SYIL X5

Una máquina CNC versátil para principiantes

Recorridos del eje de 300x260x300mm

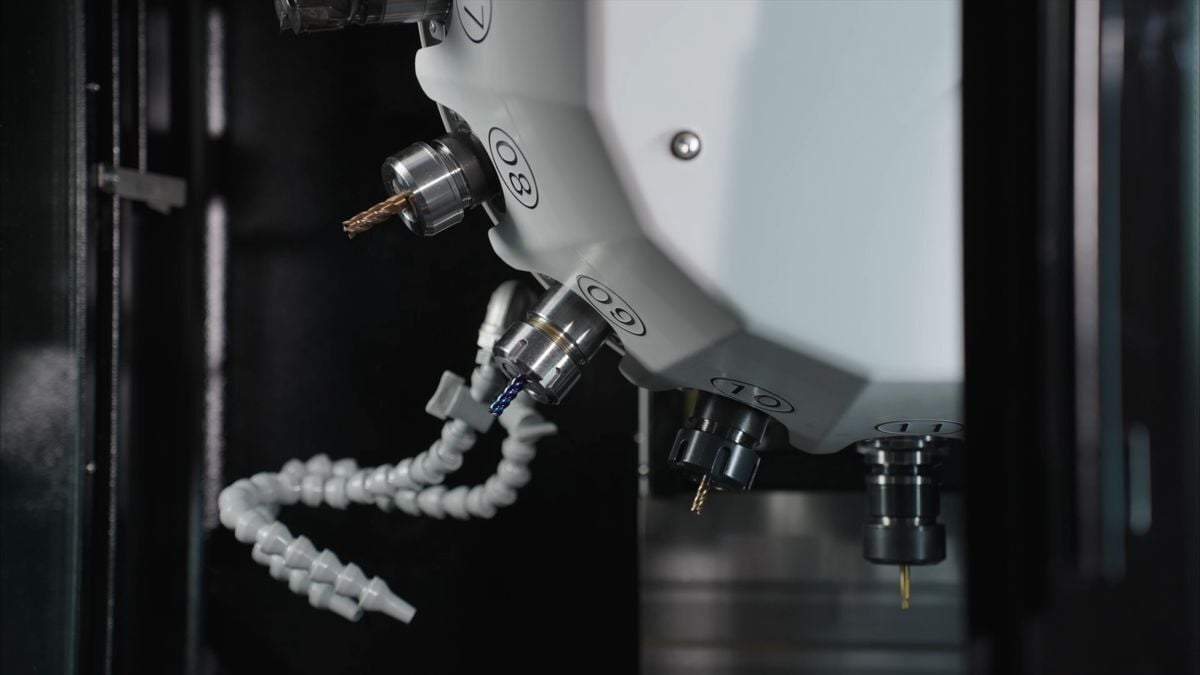

Cambiador de herramientas servo de alta velocidad 16 ATC
Eje BT30 de acoplamiento directo de 20.000 RPM
Cama de fundición mineral SCHNEEBERGER
Un metro de ancho para espacios estrechos

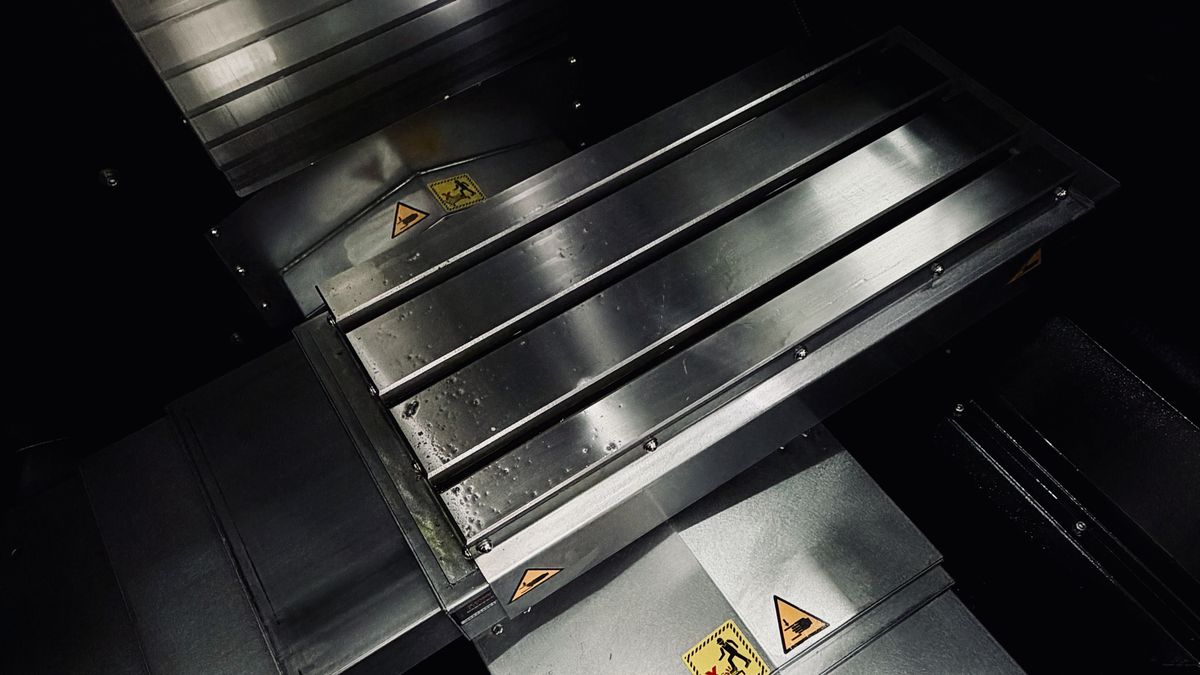

Table

Table size

22″×10.2" (560×260 mm)

T-slots (number×size×distance)

3×14×3.15" (80 mm)

Max. table load

330 lb (150 kg)

Travel

X travel

11.8″ (300 mm)

Y travel

10.3" (260mm)

Z travel

11.8" (300 mm)

Distance between spindle end and tabletop

5.9"- 17.7" (150-450 mm)

Distance between spindle and column surface

13" (330 mm)

Spindle

Spindle nose

BT30

Spindle speeds

20,000 rpm

Mechanism of transmission

Direct

Feed

Cutting feed

10,000 mm/min

Rapid traverse

30,000 mm/min

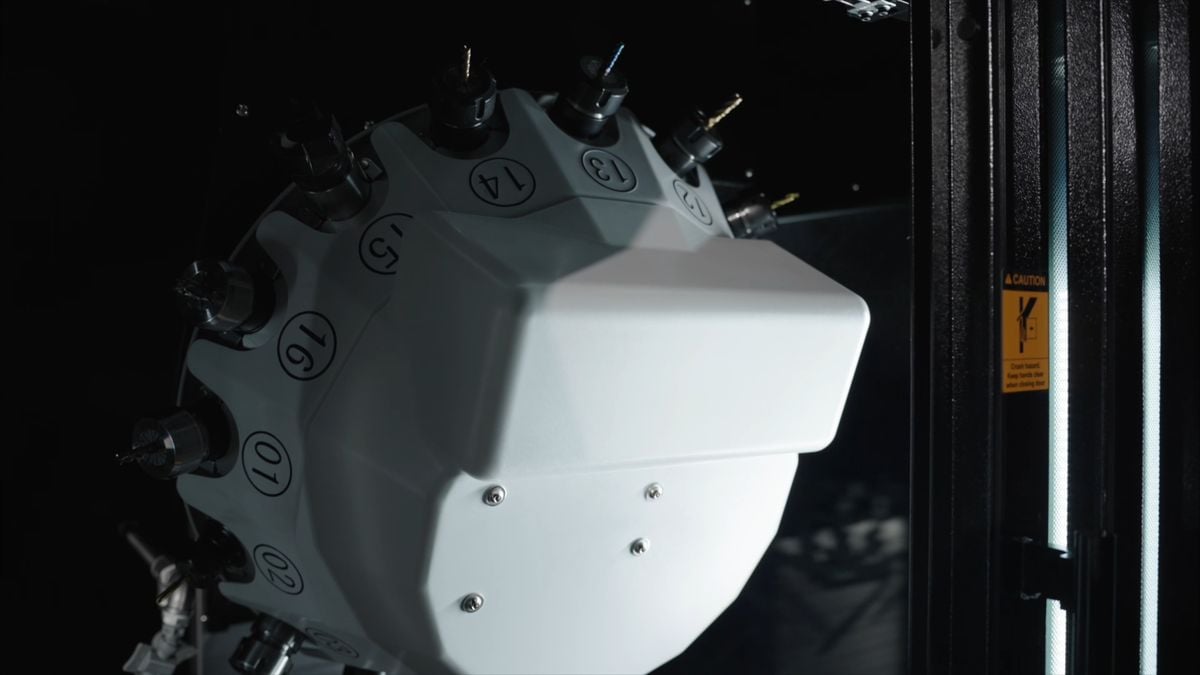

Auto Tool Changer

Tool type

Wheel

Tool storage capacity

16 positions

Max. tool diameter

2.4" (63 mm)

Max. tool length

7.8" (200 mm)

Max. tool weight

6.6 lb (3 kg)

Tool to Tool:

1 s

Power - Siemens

Spindle motor output(Rate/Max)

4.8 kW

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

Power - Syntec

Spindle motor output(Rate/Max)

5.5/7.5 kW

Drive motors (X,Y,Z)

1/1.7/2.4 kW

Power Source

AC380V/ 3-Phase

Power

12 kVA

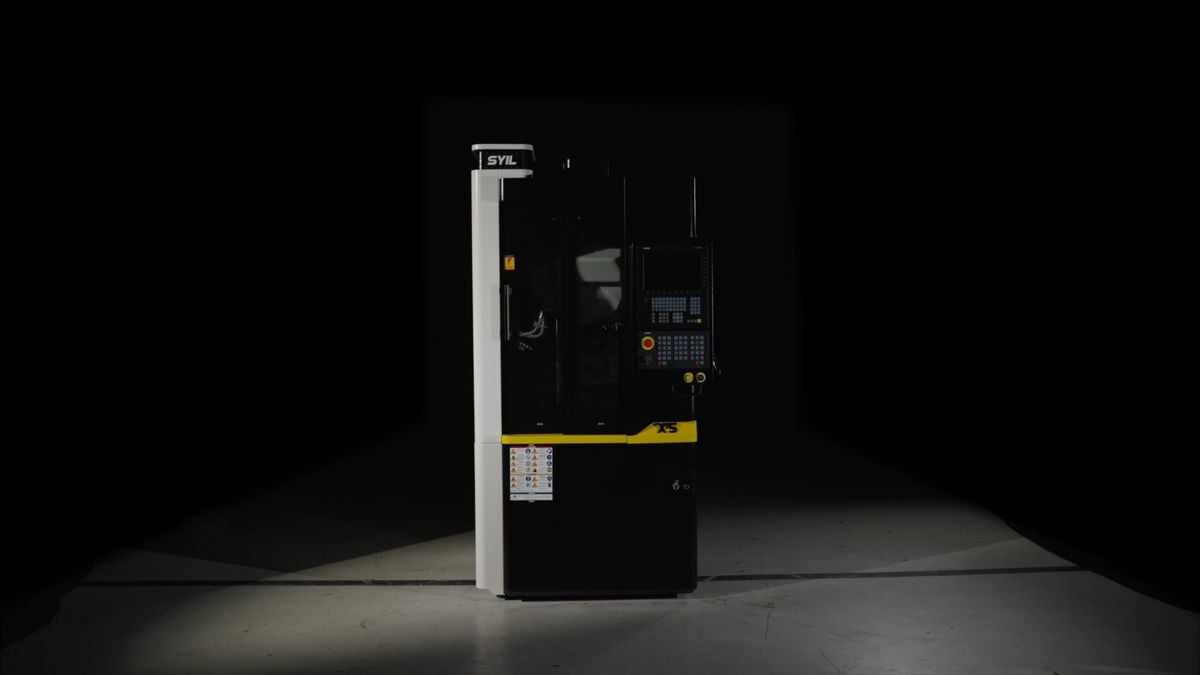

Machine Size and Weight

Floor size (L×W×H)

79.53" × 39.37" × 92.91" (2020×1000×2360 mm)

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

Especificaciones de los paquetes SYIL X5

La mini fresadora SYIL X5 ocupa poco espacio, dispone de un completo conjunto de funciones CNC y, lo mejor de todo, es asequible.

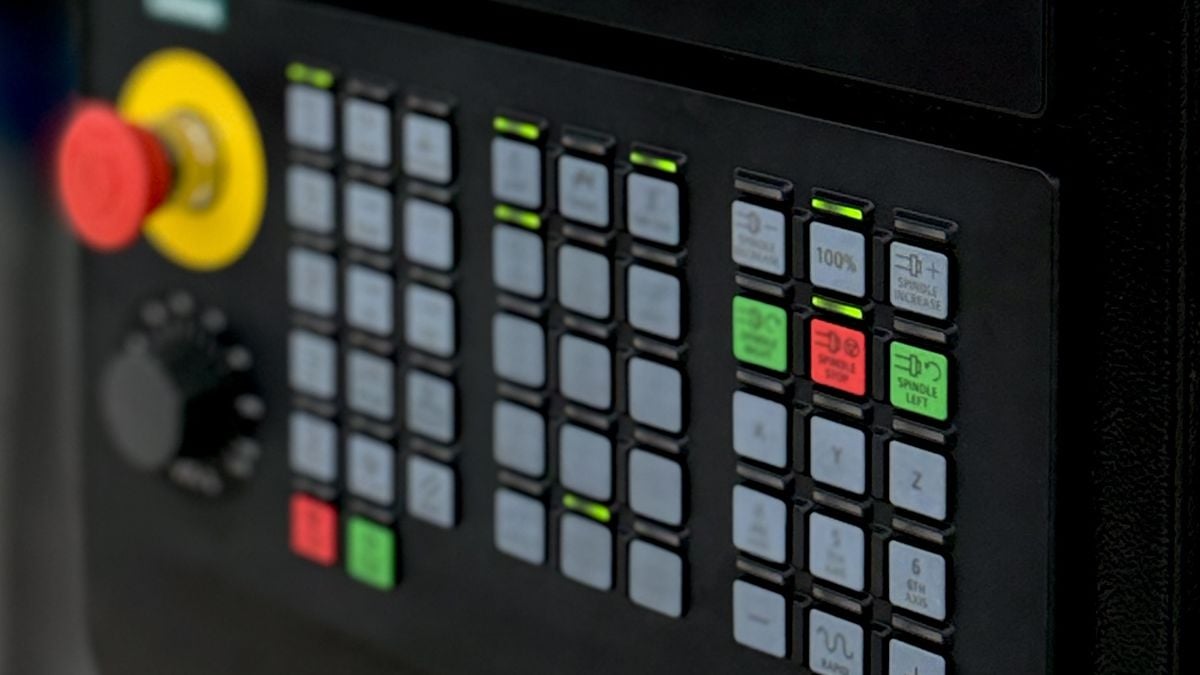

SYIL x Siemens SINUMERIK

La SYIL X5 está equipada de serie con el sistema de control Siemens SINUMERIK 828D Con sus prestaciones únicas de CNC, el control SINUMERIK 828D establece estándares de productividad en el fresado con máquinas SYIL. Con los nuevos accionamientos SINAMICS y los motores de control de movimiento SIMOTICS, el SINUMERIK 828D es ahora aún más productivo. La robusta arquitectura de hardware y los algoritmos de control inteligentes, junto con la tecnología de accionamientos y motores de alta calidad, garantizan la máxima dinámica y precisión durante el mecanizado.

Mini máquinas CNC de SYIL

Experimenta la precisión y potencia en un tamaño compacto

Ahorro de espacio y dinero

El SYIL X5 es un centro de mecanizado de 3 ejes que ofrece la máxima precisión y un potente rendimiento a un precio asequible. Puede añadir fácilmente un 4º eje a su X5.

SYIL Designs and Manufactures Precision CNC Machines

High-Performance CNC Machines

SYIL CNC Machine Tools Co. Ltd. is a family-owned business. We develop and manufacture precision CNC machine tools to carry out CNC machine and drilling tasks. We originated in 2001, and from that moment, we have supplied more than 12000 machine tools.

Over the years, we have formulated an international sales partnership network to facilitate global sales. We have dedicated factories in Ningbo and Shanghai to proficiently carry out development, production, and assembly processes. All our factories abide by international and local standards and regulations to assure quality production and operations.

At SYIL, we pride ourselves in moving forward to integrate improvements in all areas, especially in ensuring environmentally friendly and sustainable production. We assemble machines, but we also take the wheel in producing and manufacturing machine parts.

Our processes are vertically integrated to ensure optimal precision across all our products. Moreover, we also have quality and environmental management systems in place. As of now, SYIL operates in more than fiften countries worldwide. We are becoming one of the leading names in the industry.

SYIL in the USA
SYIL Machine Tools Inc. ("SYIL USA") is SYIL's operation in the US. From Houston, SYIL USA organizes import and transportation of SYIL machines to its customers. In addition, SYIL USA has its own sales and support team to serve all US customers.

Partnership with TITANS of CNC
Since early 2024, SYIL USA partners with TITANS of CNC for the sales of CNC machines in the US.

Schneeberger

Bastidor de la máquina de fundición de minerales

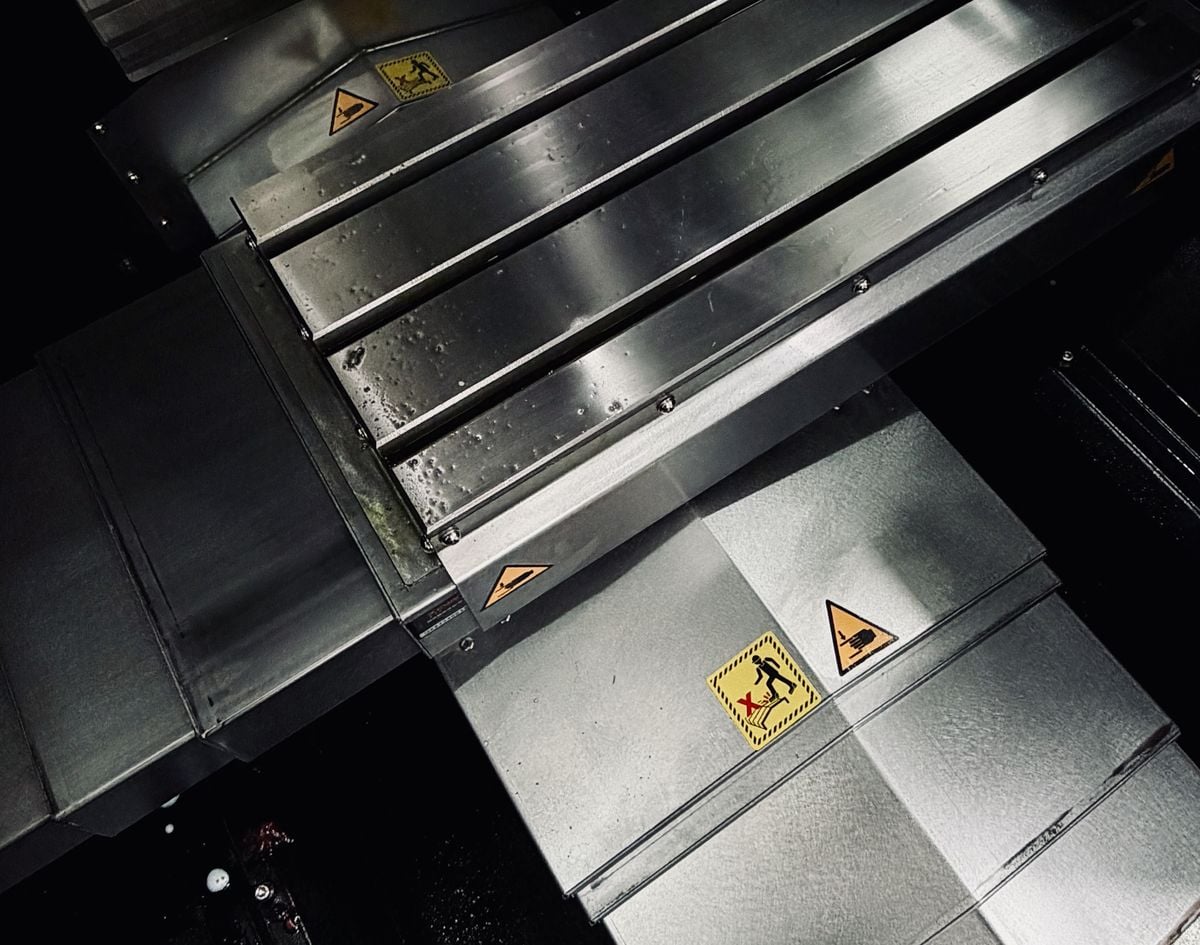

Guias lineales THK

Husillo de bolas y guías lineales de alta precisión

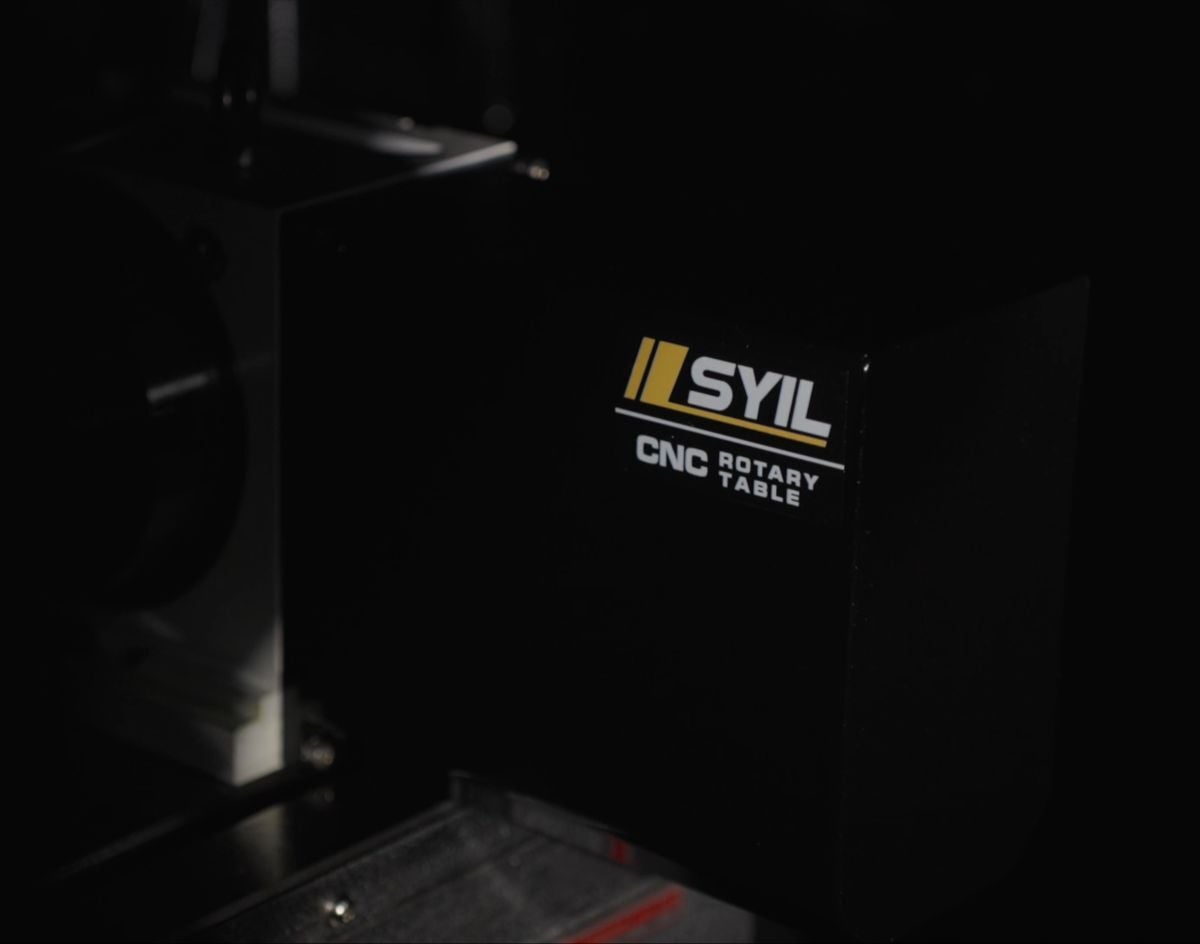

Cuarto Eje

Cuarto eje opcional disponible

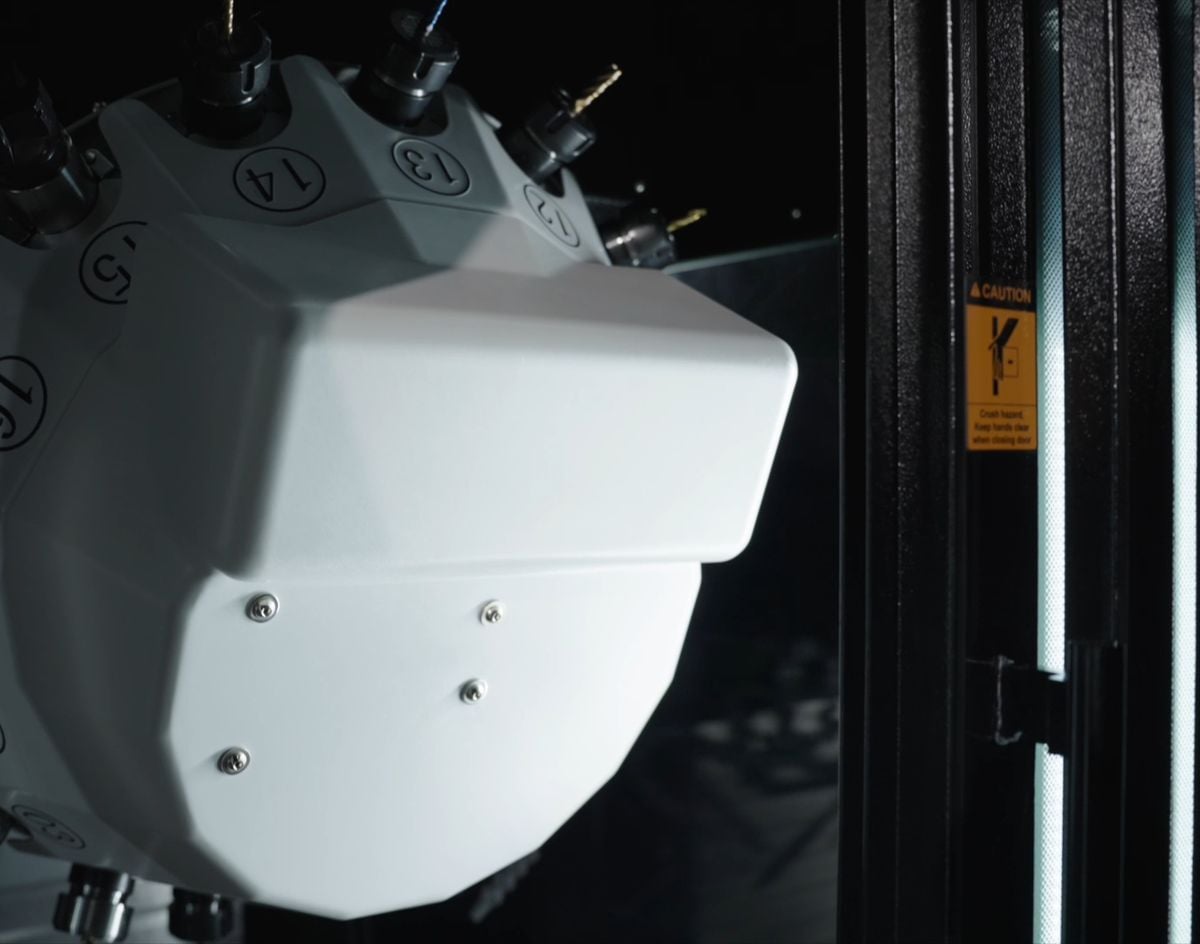

Cambiador de herramientas servo de alta velocidad

16 Unidades BT30

Opciones de SYIL X5

Descubra la versátil minifresadora SYIL X5, perfecta para aficionados y profesionales. Diseño compacto, alta precisión y precio asequible.

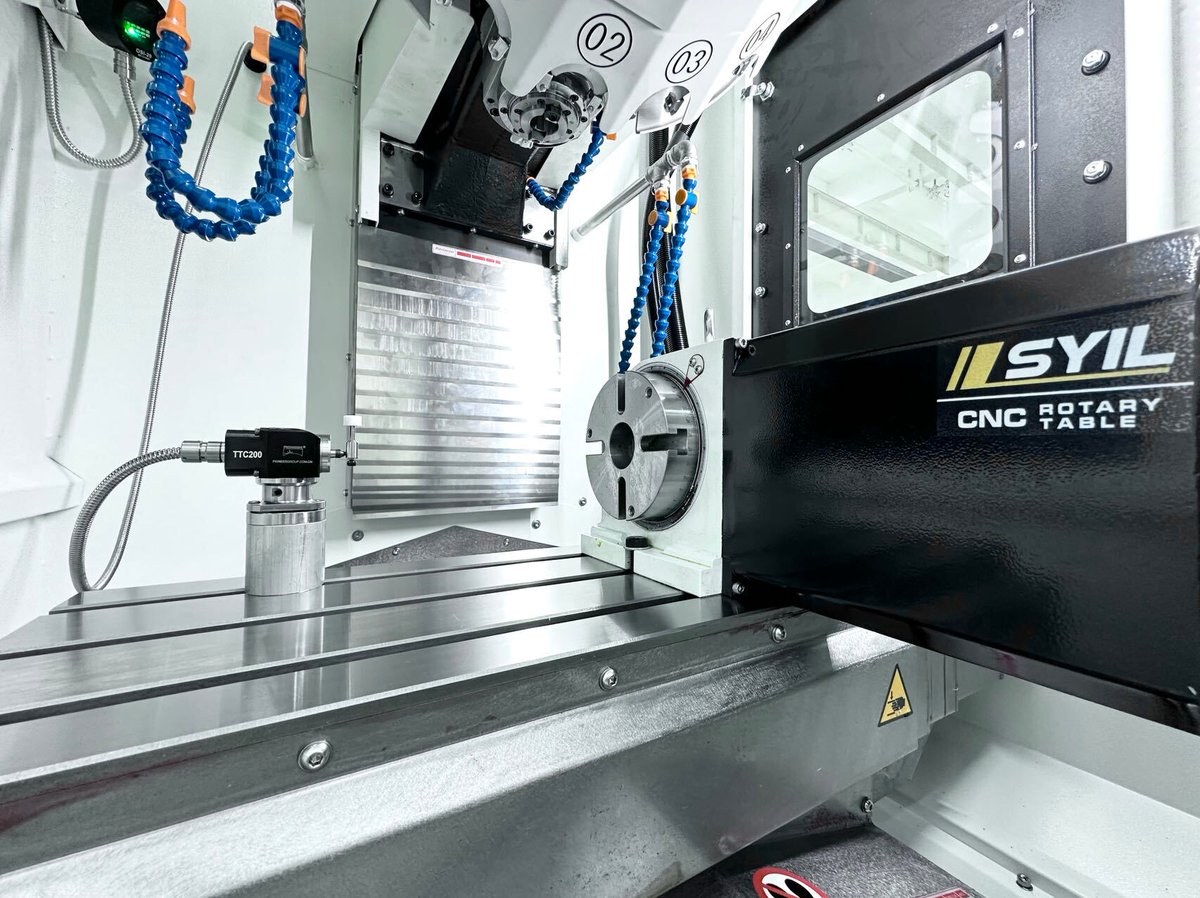

Mesa giratoria NC de 4.º eje

125mm.

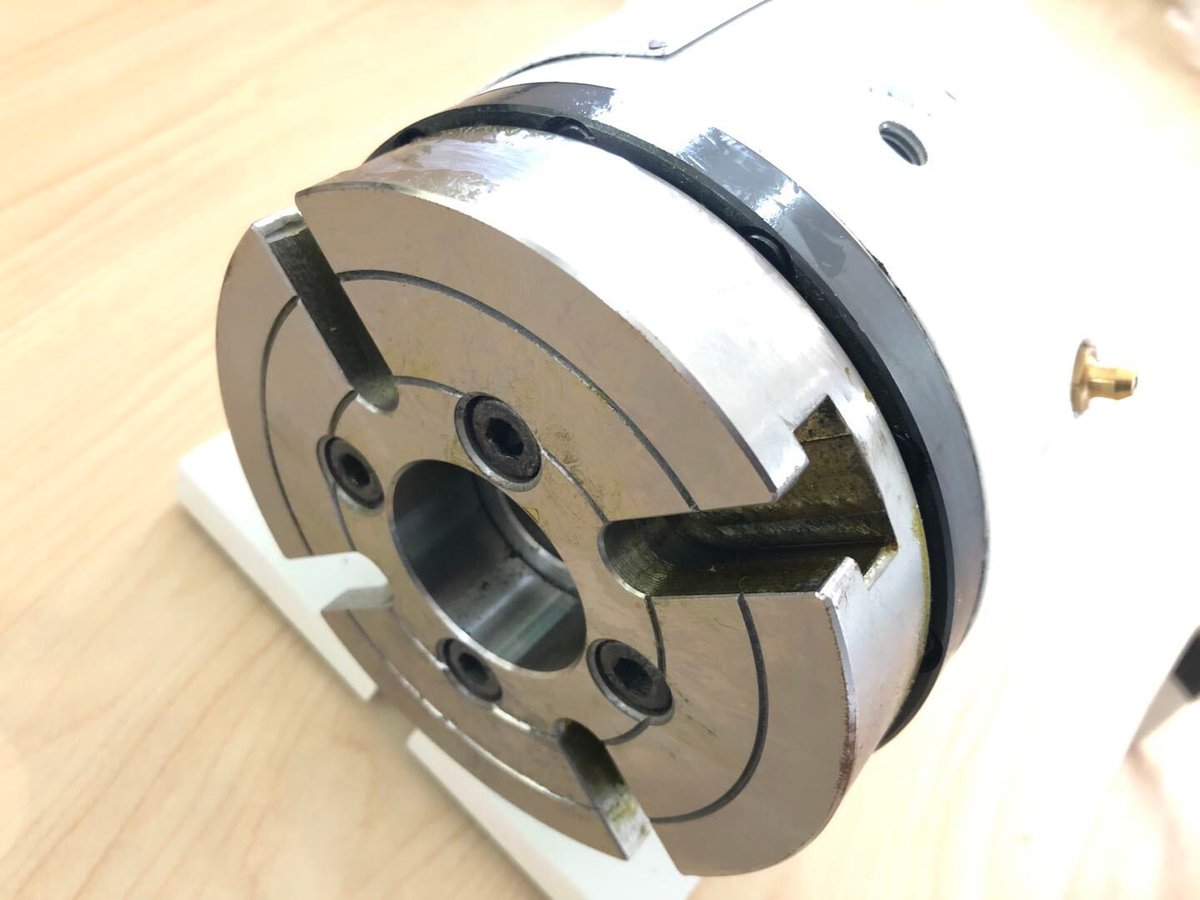

Culata de cola

Para mesa giratoria NC de 125 mm.

Niebla filtrante

Unidad de extracción S200.

Sistema de sonda

Tipo inalámbrico.

Ajustador de herramientas

Cable tipo TTC200.

Especificaciones técnicas

logo
X5
X7
X9
X11
Mesa
Tamaño de la mesa (mm)
560×260
700×300
860×500
1050×550
Carga de la mesa (kg)
150
150
500
600
Superficie de la mesa (número × tamaño × distancia en mm)
Ranuras en T 3×14×80
Ranuras en T 3×14×100
Ranuras en T 18×5×100
Ranuras en T 18×5×90
Distancias de viaje
Eje X (mm)
300
400
760
1000
Eje Y (mm)
260
300
500
500
Eje Z (mm)
300
380
500
500
Distancia desde la punta del husillo hasta la superficie de la mesa
150-450
150-530
100-600
110-610
Distancia entre el husillo y la superficie de la columna
330
358
530
650
Huso
Cono del husillo
BT30
BT30
BT40
BT40
unidad de potencia
Directo
Cinturón
Cinturón
Cinturón
Velocidad máxima del husillo (rpm)
20,000
12,000
10,000
10,000
Alimentar
Avance rápido (mm/min)
30,000
30,000
30,000
30,000
Avance de corte (mm/min)
10,000
10,000
10,000
10,000
Cambiador automático de herramientas
Tipo
Wheel
Brazo
Brazo
Brazo
Portaherramientas
BT30
BT30
BT40
BT40
Capacidad de almacenamiento de herramientas
16
16
24
24
Diámetro máximo de la herramienta (mm)
63
63
125
125
Longitud máxima de la herramienta (mm)
200
200
240
300
Peso máximo de la herramienta (kg)
3
3
7
7
Herramienta a herramienta(s)
1
1.5
2
2.5
Otros datos
Peso de la máquina (kg)
2180
2200
5000
7000
Dimensiones de la máquina (largo x ancho x alto) (mm)
Huella que incluye el tanque de refrigerante y el controlador
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Presión de aire mínima/máxima (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidad del tanque de refrigerante (litros)
80
80
130
240
