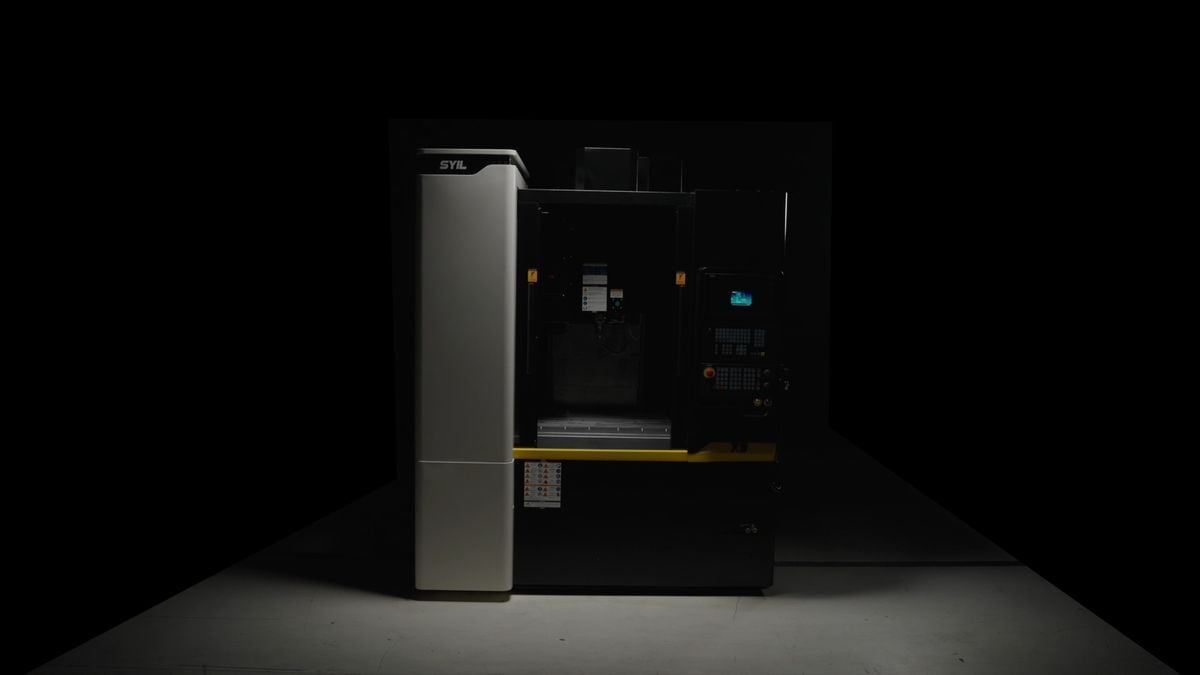

Fresadora vertical SYIL X9

La fresadora para tu taller

Recorridos del eje de 760x500x500mm
Cambiador de herramientas servo de alta velocidad (ATC) de 24 unidades
Eje BT40 de 10.000 rpm
Fundición mineral SCHNEEBERGER

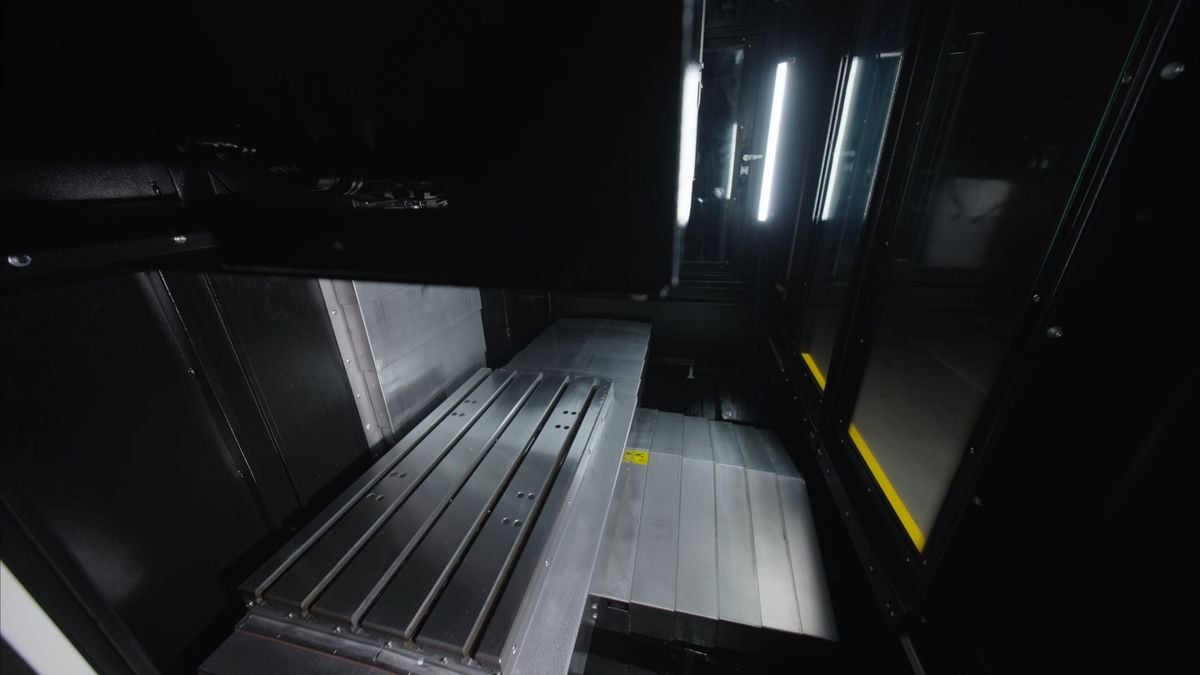

Table

Working surface

33.86 × 19.69" (860×500 mm)

T-Slots (Number x Size x Distance)

0.71 × 0.20 × 3.94" (18×5×100 mm)

Max. table load

1102.3 lb (500 kg)

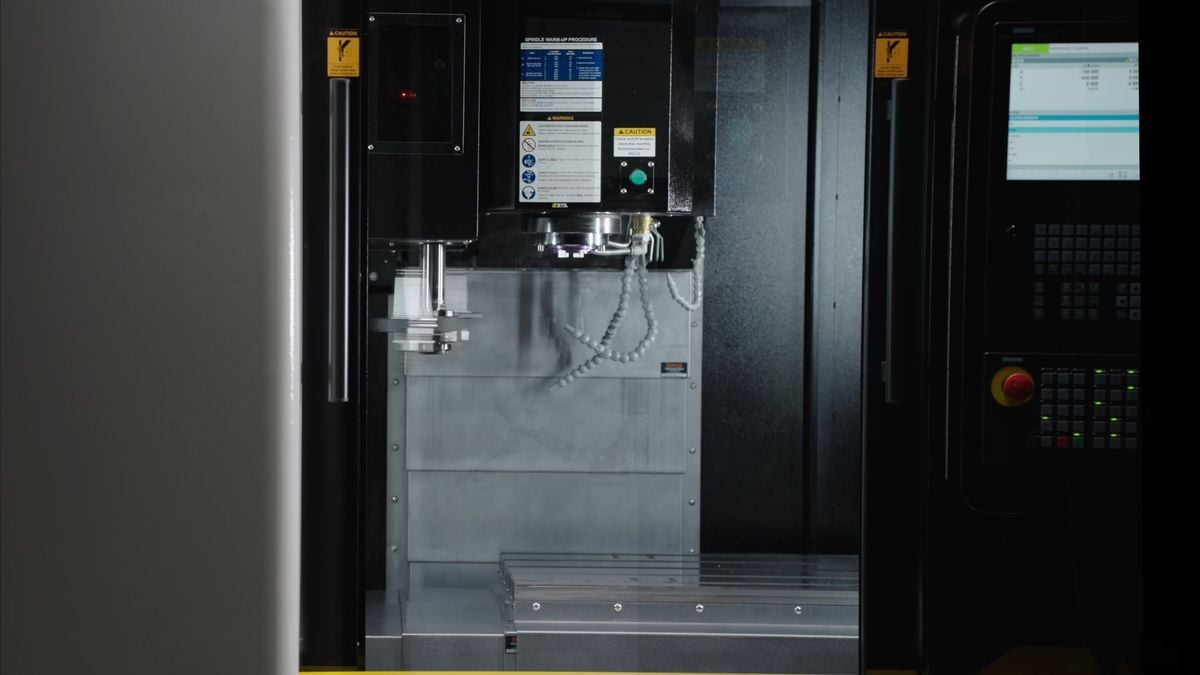

Travel

Longitudinal Travel X

29.9″ (760 mm)

Cross Travel Y

19.6" (500 mm)

Headstock Travel Z

19.6" (500 mm)

Distance between spindle end and tabletop

3.94–23.62" (100-600 mm)

Distance between spindle and column surface

20.8" (530 mm)

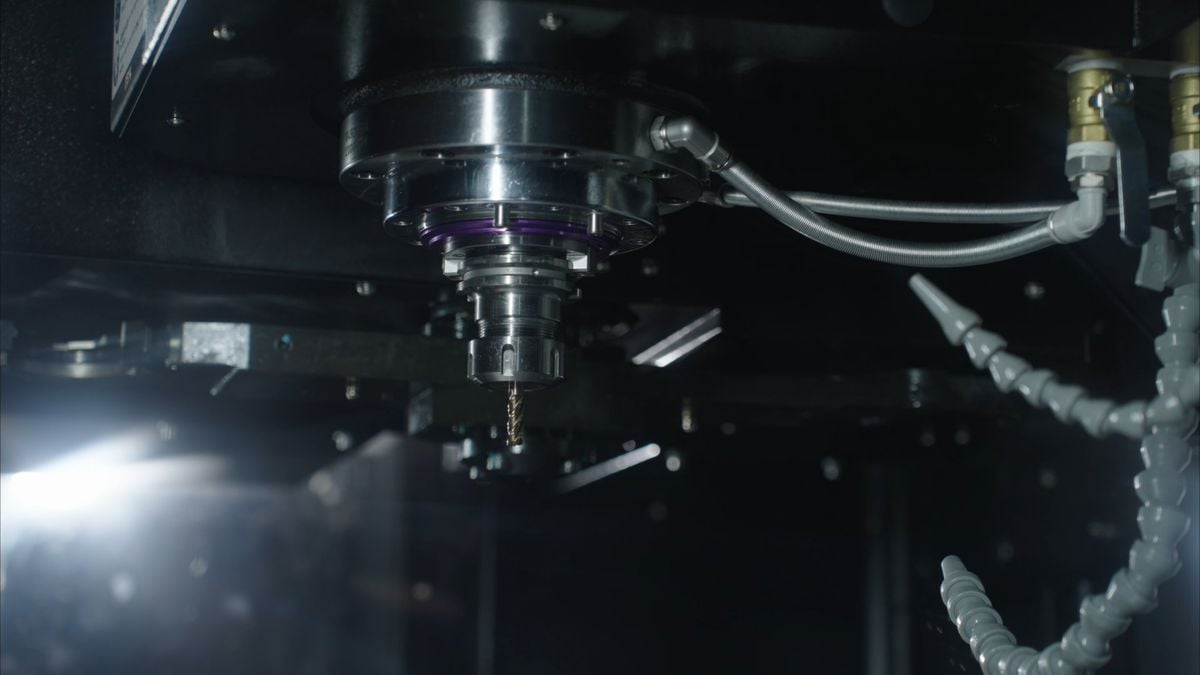

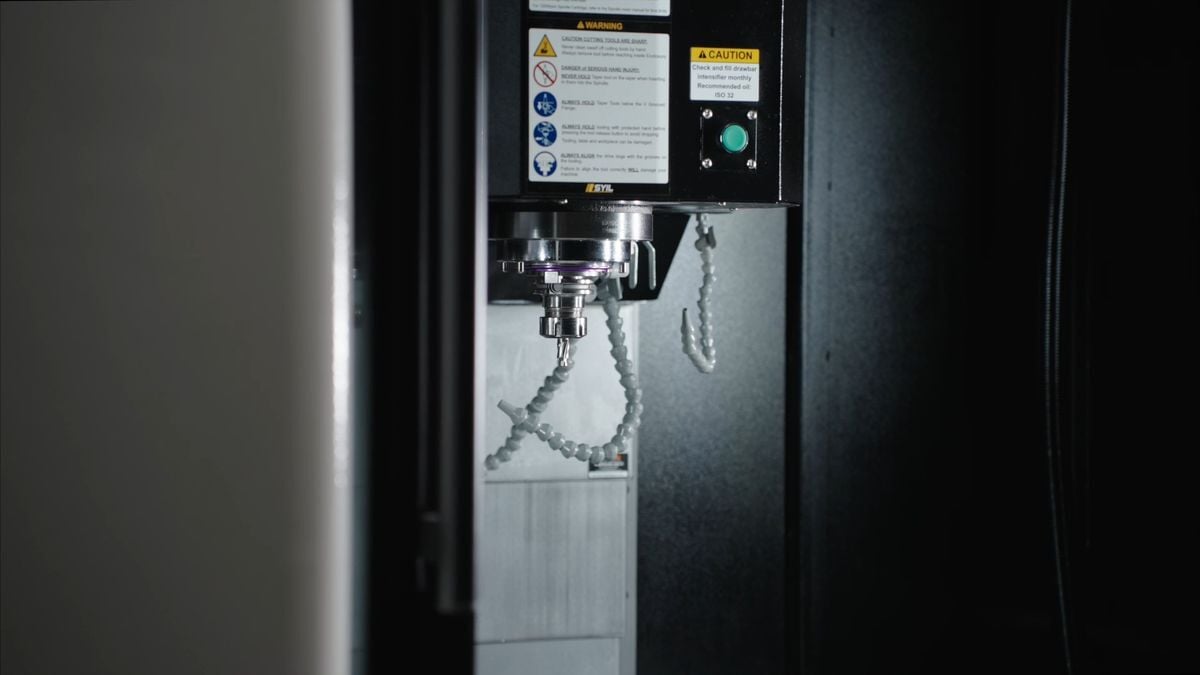

Spindle

Spindle Nose

BT40

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt/Direct type

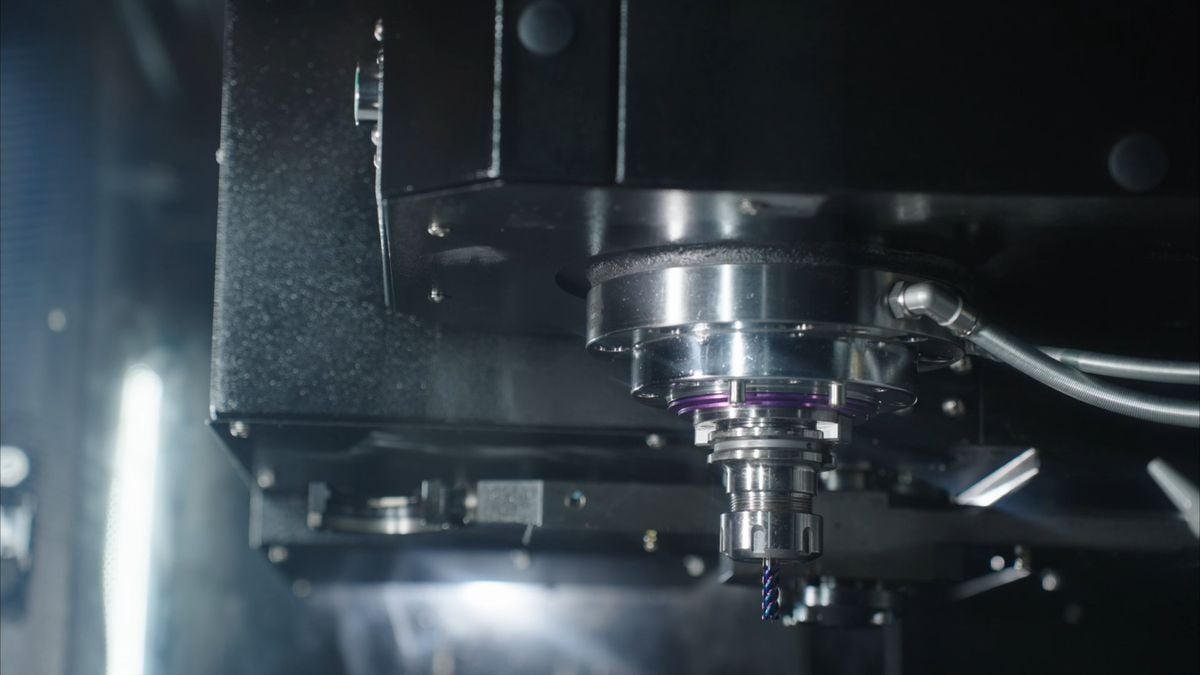

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

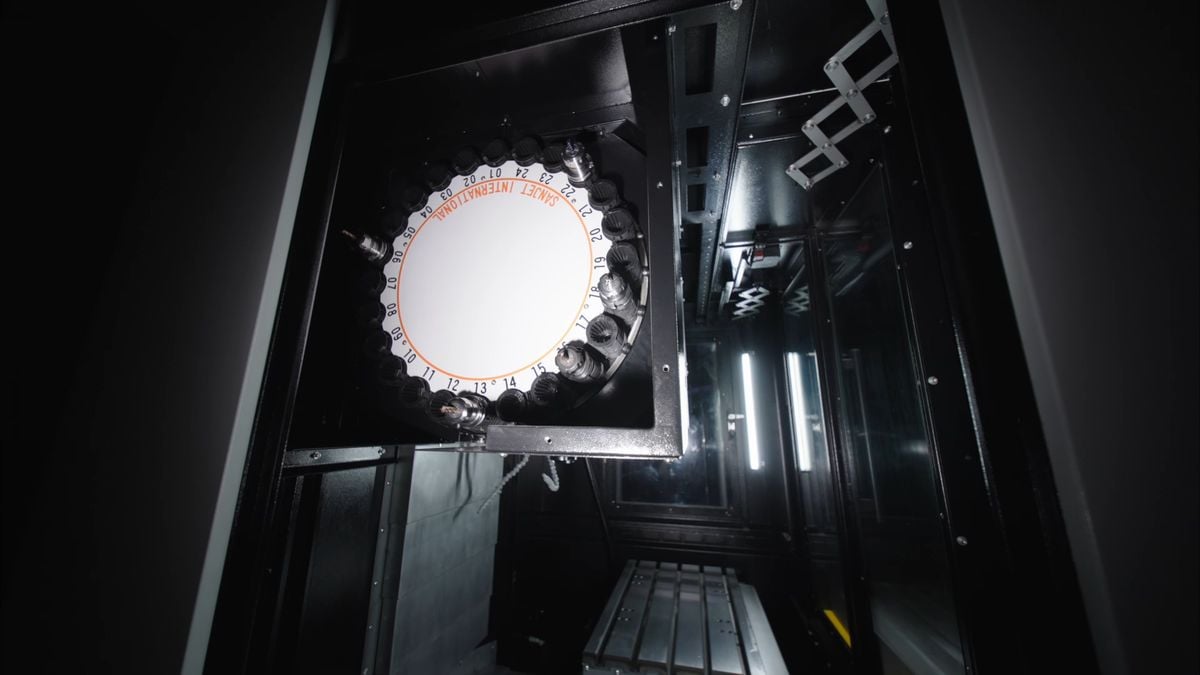

Auto Tool Changer

Tool Holder

Arm type

Tool Storage Capacity

24 pcs

Max. Tool Diameter

4.9" (125 mm)

Max. Tool Length

9.4" (240 mm)

Max. Tool Weight:

15.4 lb (7 kg)

Tool to Tool

2.0 s

Motors

Spindle motor output

11/17 kW

Drive motors X, Y, Z Axis

3.9/3.9/5.9 kW

General

Floor space (L×W×H)

72.83 × 88.23 × 110.24" (1850×2245×2800 mm)

Weight

13,227.7" (6000 kg)

SYIL X9

Datos técnicos

SYIL x Siemens

La SYIL X9 está equipada de serie con el sistema de control Siemens SINUMERIK 828D Con sus prestaciones únicas de CNC, el control SINUMERIK 828D establece estándares de productividad en el fresado con máquinas SYIL. Con los nuevos accionamientos SINAMICS y los motores de control de movimiento SIMOTICS, el SINUMERIK 828D es ahora aún más productivo. La robusta arquitectura de hardware y los algoritmos de control inteligentes, junto con la tecnología de accionamientos y motores de alta calidad, garantizan la máxima dinámica y precisión durante el mecanizado.

SYIL X9

Impulsado por los mejores componentes integrados

Fresadora CNC de mejor valor en su clase

La pequeña máquina CNC SYIL X9 ocupa poco espacio y ofrece una velocidad sin precedentes.

Proporciona capacidades CNC completas en un espacio compacto, lo que garantiza una alta calidad de procesamiento. Además, esta fresadora CNC eficiente y competente tiene un precio asequible. Debido a su excelente competencia y altos índices de asequibilidad, es la combinación perfecta para todos los cortes CNC a bajos costos unitarios.

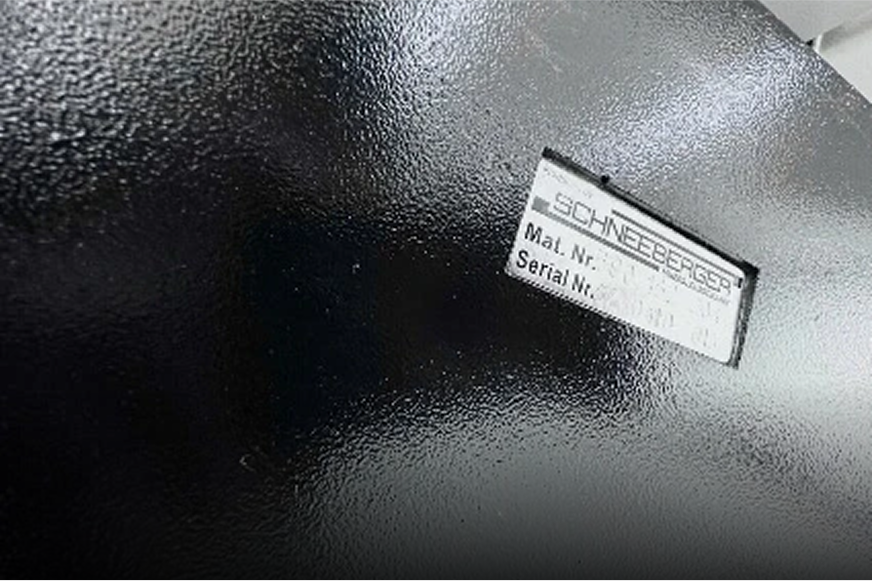

Schneeberger

Bastidor de la máquina de fundición de minerales

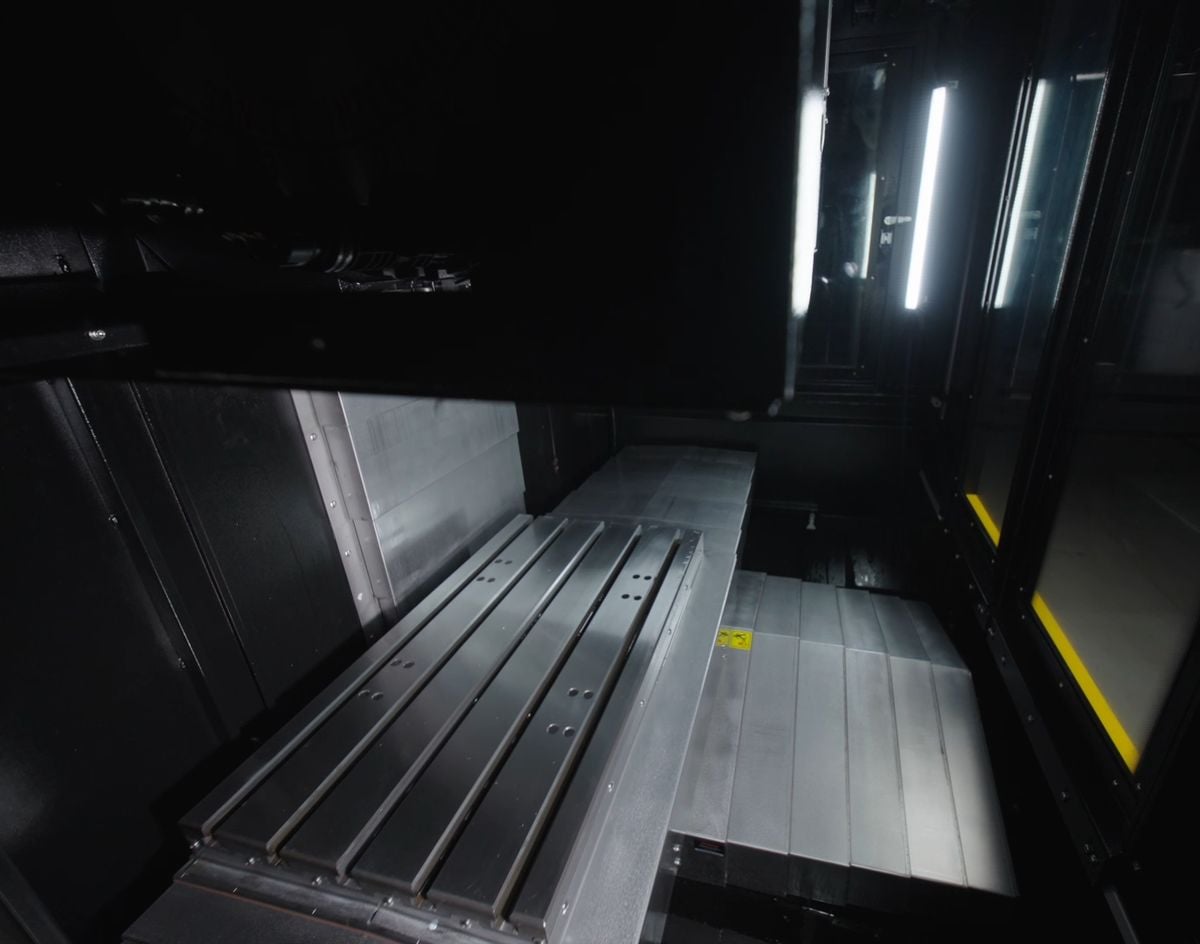

Guias lineales THK

Husillo de bolas y guías lineales THK de alta precisión

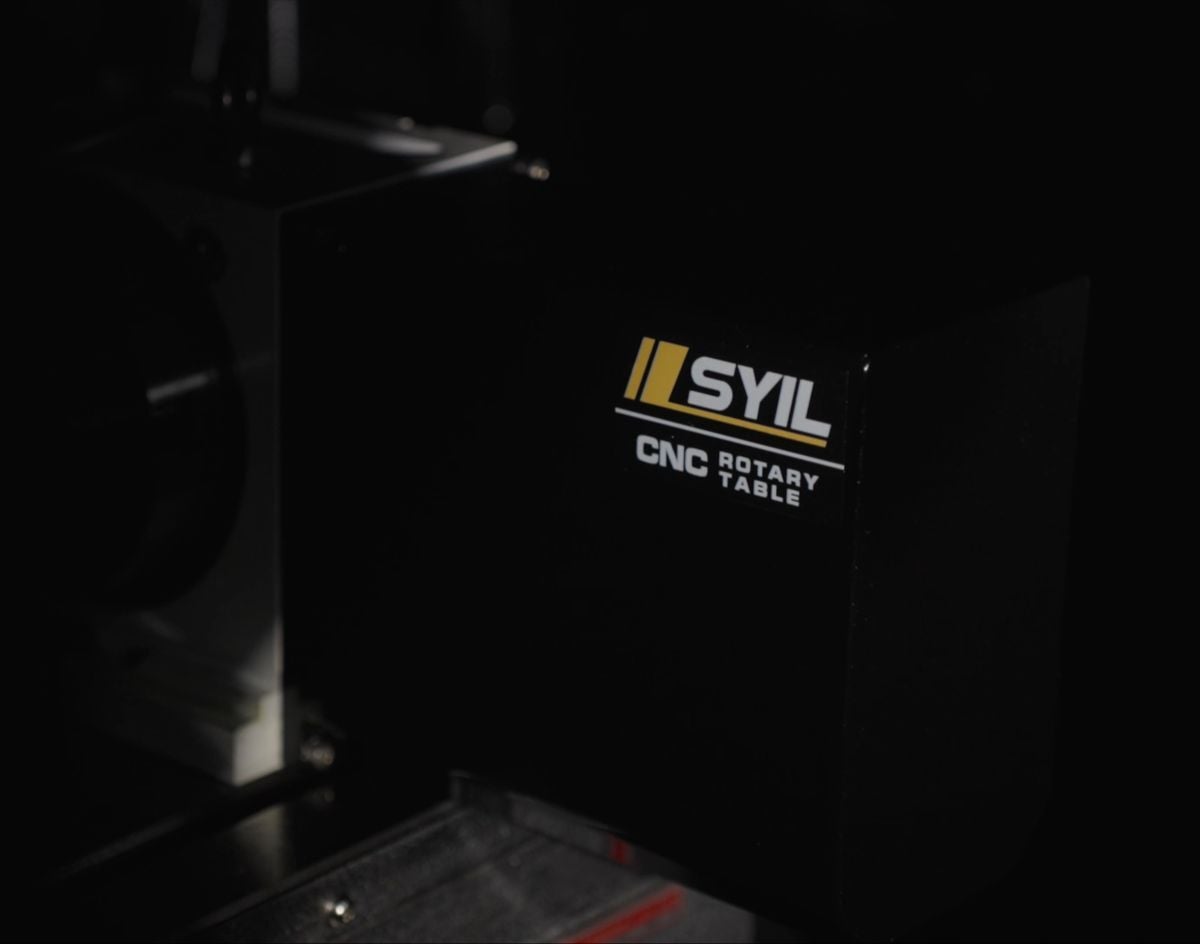

Cuarto Eje

Cuarto eje opcional disponible

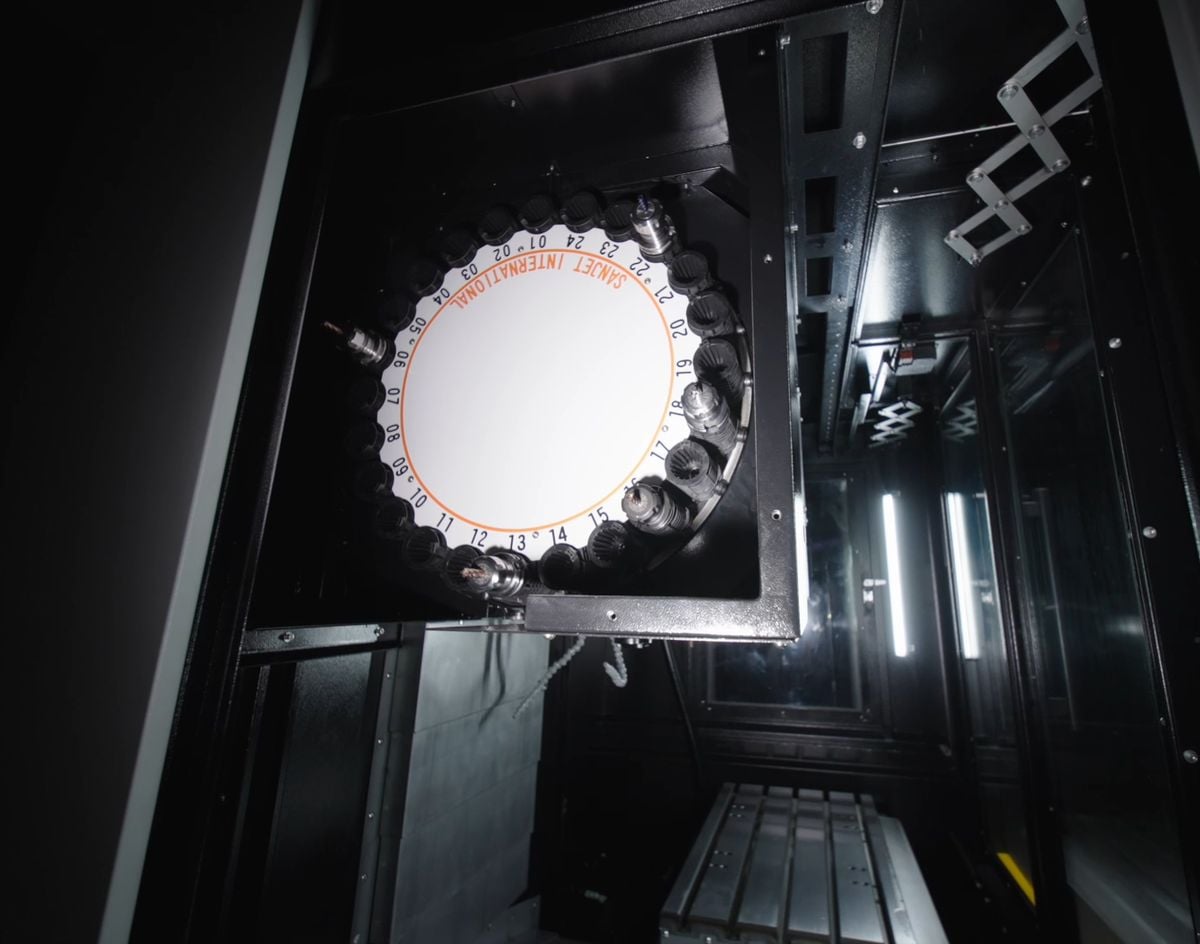

Cambiador de herramientas servo de alta velocidad

16 Unidades BT30

Opções SYIL X9

Descubra o versátil mini moinho SYIL X9, perfeito para amadores e profissionais. Design compacto, alta precisão e preço acessível..

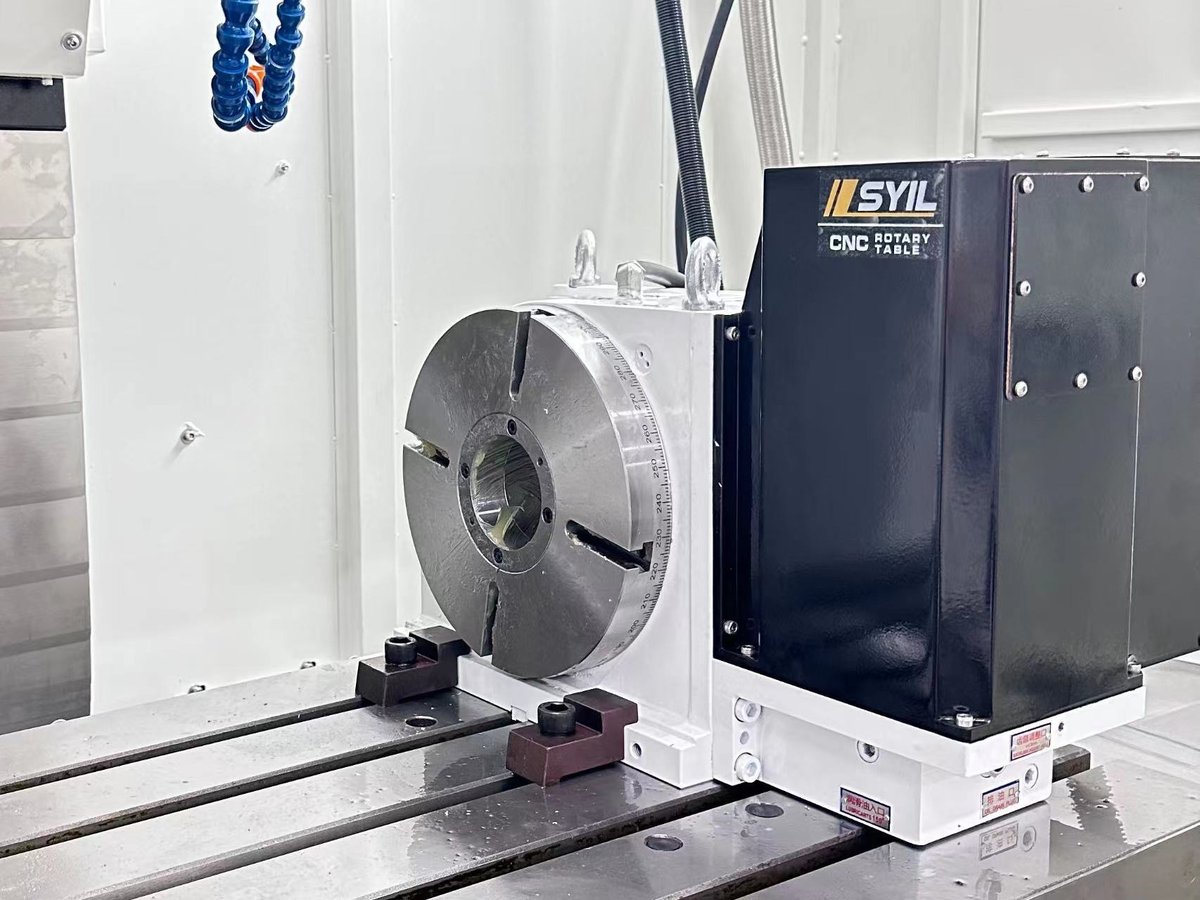

Mesa rotativa NC Servo

4º eixo 255 mm.

Estoque de cauda

para mesa rotativa NC de 255 mm.

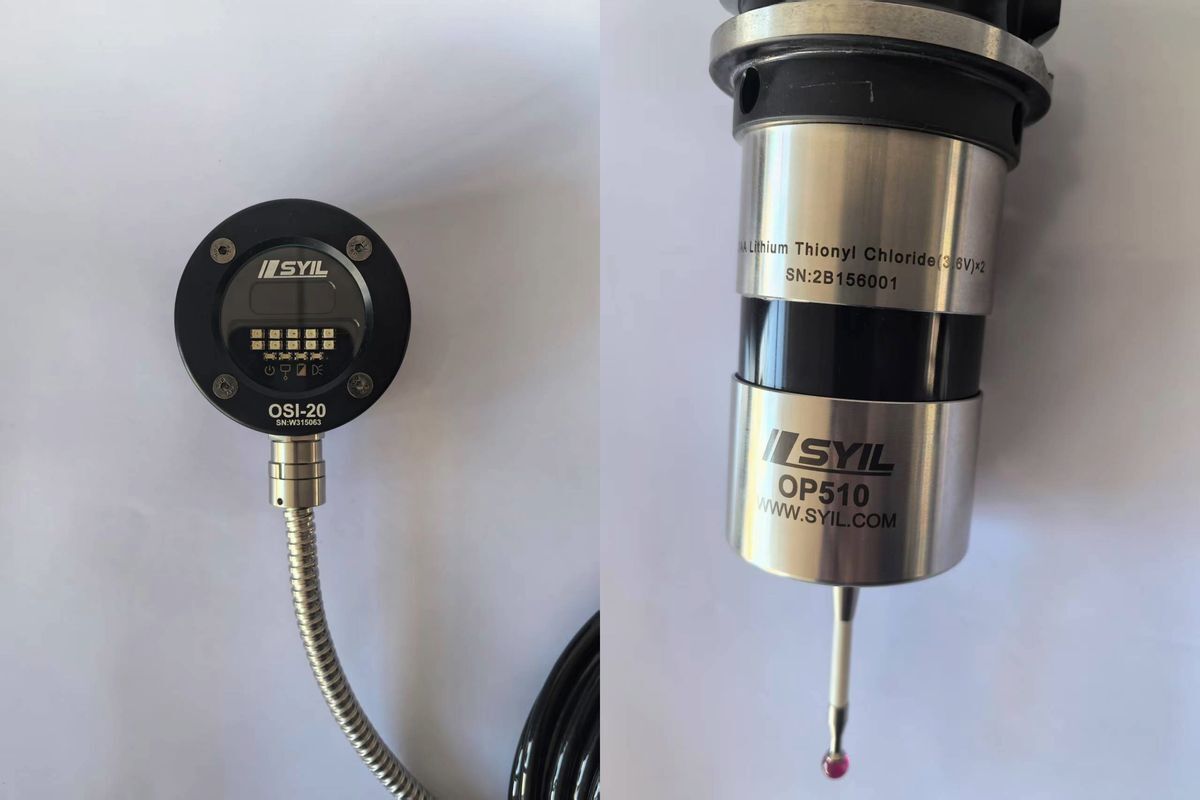

Sistema de Sonda

Tipo sem fio.

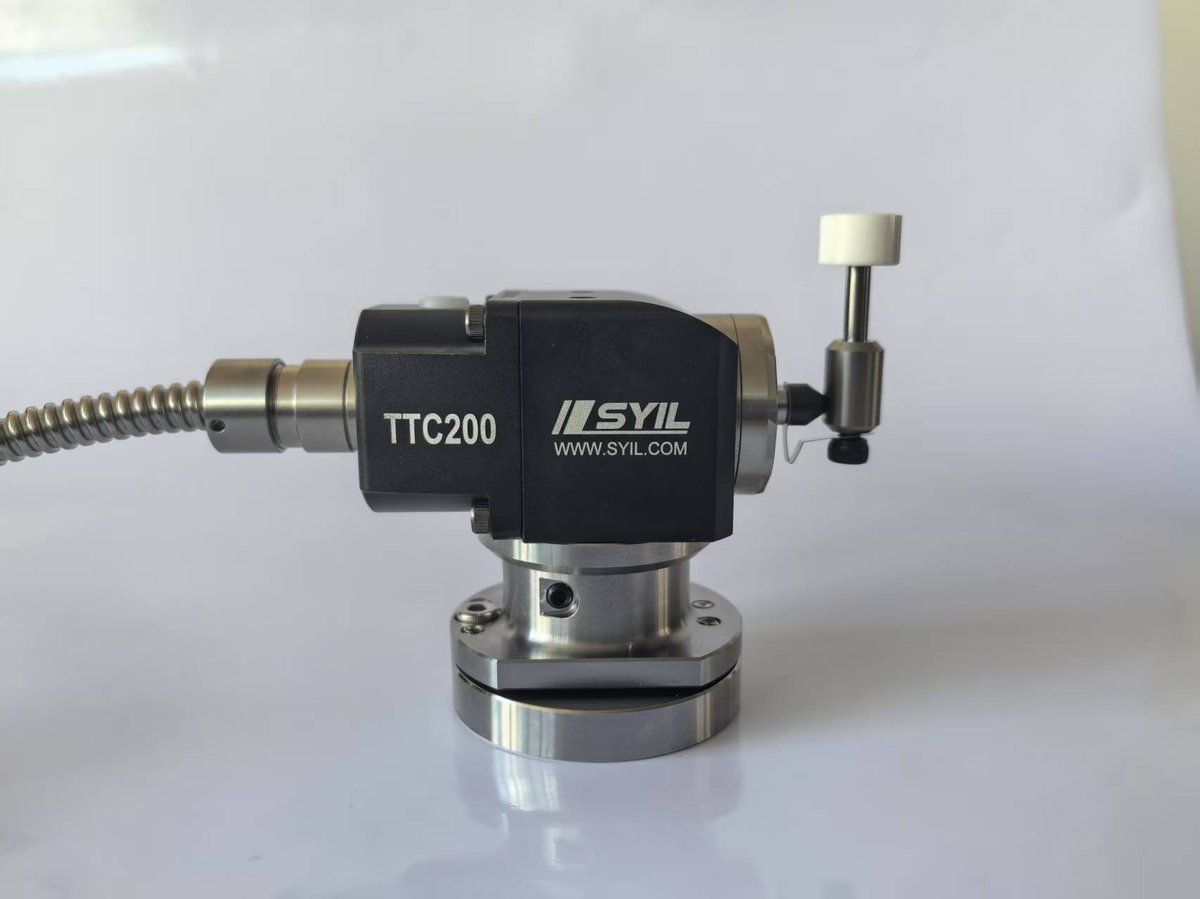

Configurador de ferramentas

Cabo tipo TTC200.

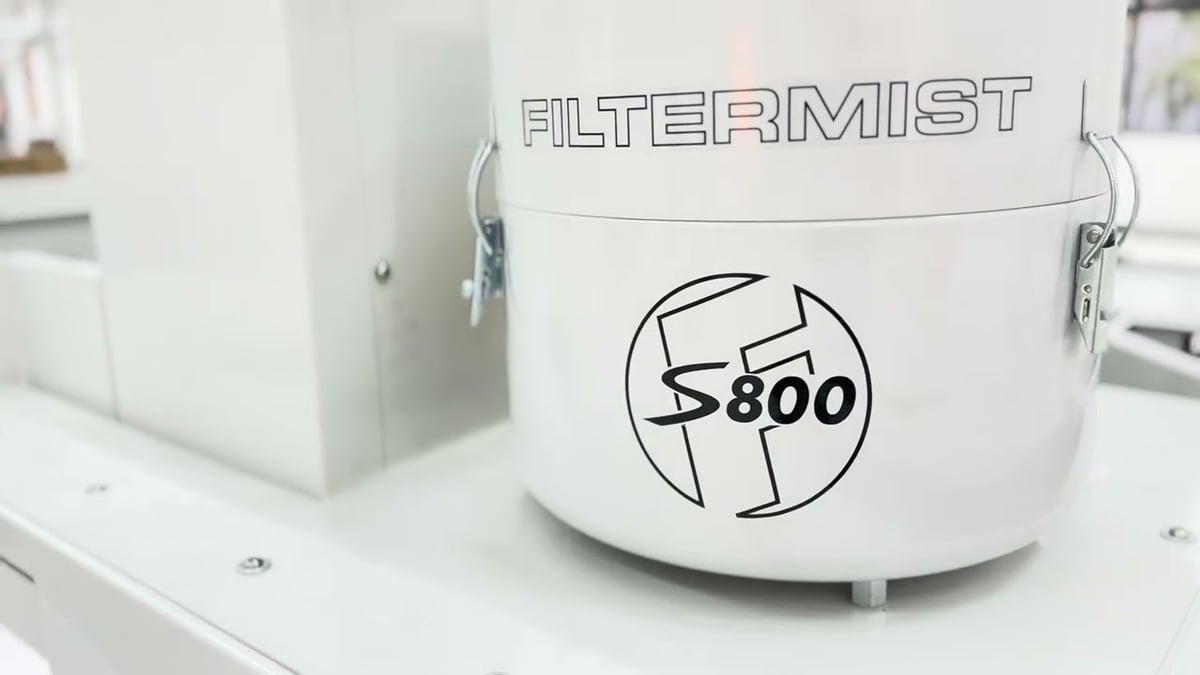

Filtro Névoa

S800.

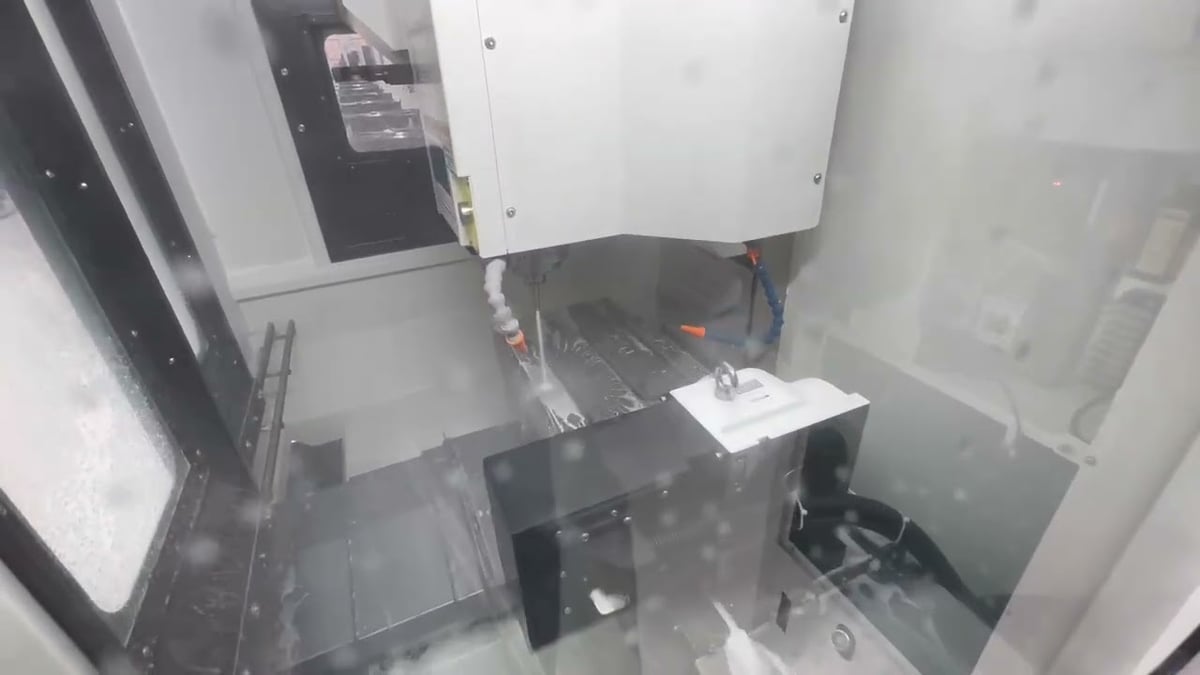

Refrigerante através do fuso

CTS 20 bar.

Especificaciones técnicas

logo
X5
X7
X9
X11
Mesa
Tamaño de la mesa (mm)
560×260
700×300
860×500
1050×550
Carga de la mesa (kg)
150
150
500
600
Superficie de la mesa (número × tamaño × distancia en mm)
Ranuras en T 3×14×80
Ranuras en T 3×14×100
Ranuras en T 18×5×100
Ranuras en T 18×5×90
Distancias de viaje
Eje X (mm)
300
400
760
1000
Eje Y (mm)
260
300
500
500
Eje Z (mm)
300
380
500
500
Distancia desde la punta del husillo hasta la superficie de la mesa
150-450
150-530
100-600
110-610
Distancia entre el husillo y la superficie de la columna
330
358
530
650
Huso
Cono del husillo
BT30
BT30
BT40
BT40
unidad de potencia
Directo
Cinturón
Cinturón
Cinturón
Velocidad máxima del husillo (rpm)
20,000
12,000
10,000
10,000
Alimentar
Avance rápido (mm/min)
30,000
30,000
30,000
30,000
Avance de corte (mm/min)
10,000
10,000
10,000
10,000
Cambiador automático de herramientas
Tipo
Wheel
Brazo
Brazo
Brazo
Portaherramientas
BT30
BT30
BT40
BT40
Capacidad de almacenamiento de herramientas
16
16
24
24
Diámetro máximo de la herramienta (mm)
63
63
125
125
Longitud máxima de la herramienta (mm)
200
200
240
300
Peso máximo de la herramienta (kg)
3
3
7
7
Herramienta a herramienta(s)
1
1.5
2
2.5
Otros datos
Peso de la máquina (kg)
2180
2200
5000
7000
Dimensiones de la máquina (largo x ancho x alto) (mm)
Huella que incluye el tanque de refrigerante y el controlador
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Presión de aire mínima/máxima (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidad del tanque de refrigerante (litros)
80
80
130
240
